EN 13480 – Berechnung von Rohrleitungen

Kapitel 01Vom Rohrbauteil zur nachvollziehbaren Rohrleitung

Dieses Handbuch erklärt, wie Sie eine Rohrleitungsaufgabe in passende Berechnungsschritte zerlegen. Der Einstieg ist ein gerades Rohr unter Innendruck. Ein gewölbter Abschluss, ein Abzweig, ein eigener Außendruckfall und ein angeschweißtes Anbauteil ergänzen unterschiedliche Fragen. Sie lernen, welche Angaben gemeinsam sind, welche Ergebnisse zusammengehören und an welcher Stelle zusätzliche Last- und Geometriedaten nötig werden.

Die Paketlandkarte erfasst alle acht konfigurierten Einträge. Im Mittelpunkt stehen ER06/ER64, ER07, ER08, ER09 und ER11. WA10, WA11 und WA07/WA7 sind im selben Auswahlpaket enthalten, nennen jedoch EN 12952-3 als Grundlage. Ihre Aufnahme in die Liste macht sie nicht zu EN-13480-Verfahren. Dieser Unterschied wird bei Auswahl und Ergebnisübernahme ausdrücklich beachtet.

Arbeiten Sie zuerst den geraden Rohrfall durch, anschließend die Druckänderung und den Wechsel des maßgebenden Lastfalls. Die Zahlen werden aus den tatsächlich inspizierten ER64-Quellenbeziehungen unabhängig nachgerechnet und mit vorhandenen Testerwartungen verglichen. Das ist eine prüfbare Rechenanleitung, kein neu aufgenommener Solverlauf. Der ergänzende 200-mm-Halbkugelfall ist eine ausdrücklich konstruierte analytische Übung mit derselben Geometrie.

Für die tägliche Arbeit dienen die Modulkapitel, die Feldreferenz und die Fehlersuche. Die lokalen Programmsymbole zeigen die Aufgaben der Module; sie sind keine Bildschirmaufnahmen einer ausgeführten Berechnung. Ein neu ausgeführter verbundener Gesamtfall und dessen Bildschirmbelege bleiben als eigenständige Laufzeitprüfung offen.

Kapitel 02Die Rohrleitung als System beschreiben

Eine Rohrleitung besteht aus mehr als einem Rohrdurchmesser. Sie hat Bauteile, Verbindungspunkte, Lagerungen, Endbedingungen und mehrere Belastungszustände. Druck kann die Wanddicke bestimmen, während Eigengewicht, angeschlossene Apparate oder behinderte Wärmedehnung andere Beanspruchungen erzeugen. Ein Rohr mit ausreichend dicker Wand kann an einem Anbauteil oder in einem anderen Lastzustand trotzdem zusätzliche Nachweise benötigen.

Beginnen Sie mit einer Skizze und einer Bauteilliste. Kennzeichnen Sie gerade Abschnitte, Bögen, Abzweige, Reduzierstücke, Abschlüsse und Anschlusspunkte. Vergeben Sie stabile Bezeichnungen, etwa R1 für den geraden Abschnitt und E1 für den Endboden. Tragen Sie geometrische Sprünge, Materialwechsel und Verbindungsstellen ein. Die Nummern dienen später dazu, Eingaben und Ergebnisse einem tatsächlichen Ort zuzuordnen.

Erstellen Sie daneben eine Lastfallliste. Betrieb, Druckprüfung, möglicher Außendruck, Montage und besondere vorübergehende Zustände dürfen nicht nur als zusätzliche Druckzahl in derselben Zeile stehen. Für jeden Zustand werden Temperatur, Materialdaten, Kräfte und gegebenenfalls Momente zugeordnet. Bei Lastwechseln ist zusätzlich die zeitliche Beanspruchungsgeschichte relevant.

Die acht konfigurierten Paketmodule sind keine Garantie, dass sämtliche Aufgaben einer realen Leitung abgedeckt sind. Insbesondere ersetzt der Druckbauteilnachweis keine vollständige Flexibilitäts- oder Rohrsystemanalyse. Übernehmen Sie Auflager- und Anschlusslasten aus einer geeigneten Systembetrachtung und dokumentieren Sie deren Herkunft. Erst eine vollständige Aufgabenliste zeigt, welche weiteren Methoden erforderlich sind.

Kapitel 03Alle acht Paketmitglieder auf einen Blick

Die Landkarte folgt der tatsächlich konfigurierten Paketmitgliedschaft. Sie nennt jede Kennung und alle explizit konfigurierten Hauptvarianten. Auswahlname, interner Modulcode und regelwerksbezogene Fachaufgabe bleiben getrennt. Die ausführlichen Kapitel behandeln die praktisch zusammenhängenden ER-Aufgaben sowie die Grenzen der WA-Zuordnung.

Unveränderte Originale aus den veröffentlichten Modulsymbolen. Herkunft und SHA-256.

Kapitel 04Regelwerk, Ausgabe und Modulkennung

DIN EN 13480-3:2024-12 behandelt Konstruktion und Berechnung metallischer industrieller Rohrleitungen; die offizielle DIN-Media-Veröffentlichung nennt die deutsche Fassung EN 13480-3:2024 und ihre Vorgängerausgaben. Der NEN-Eintrag zur Ausgabe 2024 bietet die entsprechende europäische Einordnung. Die vollständigen geschützten Normtexte werden hier nicht wiedergegeben.

Die inspizierten Katalogquellen nennen für ER64, ER07, ER08, ER09 und ER11 jeweils 2024-12 mit den zugeordneten Abschnitten 6, 7, 8, 9 und 11. Ein vorhandener älterer Testdatensatz kann dennoch aus einem anderen Rechenkernstand stammen. Halten Sie Projektvorgabe, Katalogbeschreibung, inspizierte Quelle und tatsächlich geladene Modulversion getrennt. Eine neue Katalogzeile ist kein dokumentierter Neulauf jeder Archivdatei.

ER64 wird in der Auswahl als ER06 angezeigt. Beide Namen bezeichnen hier denselben geprüften Katalogeintrag. Die interne Kennung bleibt für Feldreferenzen wichtig. WA7 erscheint als WA07, fehlt jedoch in den zwei aktuell erfassten Web-Registern; deshalb wird kein überall verfügbarer Web-Startweg versprochen. WA10/WA11/WA7 nennen EN 12952-3:2023-01 und werden als gesonderte Regelwerkswege behandelt.

Legen Sie vor Beginn fest, welche Ausgabe im Projekt vereinbart ist. Prüfen Sie anschließend Bauform, Materialvorgaben und etwaige Methodenoptionen des tatsächlich geöffneten Kapitels. Bei einer archivierten Rechnung dokumentieren Sie Änderungen der Grundlage als Revision. Gleiche Abmessungen und ähnlich benannte Ergebnisse machen verschiedene Regelwerke nicht austauschbar.

Kapitel 05Einheiten, Materialdaten und Vorgaberollen

Erfassen Sie jede Größe zusammen mit Einheit, Bedeutung und Ursprung. Im Lehrfall sind Abmessungen in mm, Drücke und Spannungen in MPa angegeben. ER64 besitzt zusätzlich konkrete Druckfelder in bar: V61 ist Betriebsdruck in bar, V4 derselbe Betriebsdruck in MPa; V62 ist Prüfdruck in bar, V21 derselbe Prüfdruck in MPa. Das sind gekoppelte Darstellungen innerhalb eines Moduls, keine zwei unabhängigen Belastungen.

Der Quellenzweig behandelt die Wahl der Druckvorgabe ausdrücklich. Er kann beim Belegen einer Darstellung den bisherigen Bekannt-/Fixierzustand der anderen lösen. Geben Sie deshalb nicht gleichzeitig unvereinbare Zahlen wie V61=1 bar und V4=1 MPa vor. Kontrollieren Sie nach der Eingabe die Umrechnung: 1 bar=0,1 MPa, 2 bar=0,2 MPa. Eine ähnliche Feldnummer in ER09 hat eine andere Bedeutung.

Die archivierte ER64-Testvorgabe enthält 218 MPa Betriebskennwert mit Faktor 1,5 und 260 MPa Prüfkennwert mit Faktor 1,05. Daraus folgen rund 145,333333 beziehungsweise 247,619048 MPa zulässige Spannung. Diese Zahlen werden als feste Lehrannahmen verwendet. Der gespeicherte Materialtext allein wird nicht als Beleg ihrer aktuellen Datenbankermittlung angesehen. Für eine reale Rechnung sind Produktform, Temperatur, Dickenbereich und Lieferzustand zu prüfen.

„Bekannt“, „fixiert“, „berechnet“ und „verbunden“ beschreiben unterschiedliche Zustände. Bearbeiten Sie die Maske zunächst von oben nach unten und verwenden Sie Variableninformation beziehungsweise Kontextmenü, um die aktuelle Rolle zu prüfen. Die hier vorhandenen Testdateien enthalten Eingaben und Erwartungen, aber keinen vollständigen aktuellen UI-Fixierungszustand. Leiten Sie aus einer JSON-Eingabe deshalb keine angeblich fest verriegelte Schaltfläche ab.

Kapitel 06Erster Rechenfall: gerades Rohr ER06 / ER64

Öffnen Sie ER06 und wählen Sie „Gerade Rohre und Rohrbögen“, darin das gerade Rohr. Die interne Modulkennung ist ER64. Der Lehrfall verwendet Außendurchmesser 200 mm, ausgeführte Wand 5 mm, 120 °C, 1 bar Betriebsdruck und 2 bar Prüfdruck. Negative Toleranz beträgt 0,3 mm, Korrosions- und Fertigungszuschlag jeweils 0. Der Schweißnahtfaktor ist 1. Die vollständige lesbare Datenspezifikation liegt lokal vor; sie ist keine SOL-Projektdatei.

Die Zahlen stammen aus der vorhandenen ER64-Testvorgabe für das gerade Rohr. Deren Erwartungen sind nachfolgend ausdrücklich als archivierte Testwerte bezeichnet. Die Dokumentationsarbeit hat diesen Datensatz nicht neu mit dem Modulsolver ausgeführt. Prüfen Sie bei eigener Eingabe daher auch Material-/Auswahlzustände und den Abschluss der Berechnung. Ein „expectSuccess“ in einem Testdatensatz ist eine Sollvorgabe des Tests, kein Ergebnis eines heute ausgeführten Laufs.

Rechnen Sie zuerst die einfache Geometrie nach: 5−0,3=4,7 mm verfügbare Rechendicke. Daraus bildet dieser Quellenzweig 200−2·4,7=190,6 mm Analyse-Innendurchmesser. Der Nenn-Innendurchmesser aus 5 mm Wand wäre 190 mm. Beide Zahlen haben einen nachvollziehbar unterschiedlichen Bezug. Halten Sie das Außendurchmesserfeld als Vorgabe und lassen Sie den abgeleiteten Innendurchmesser berechnen.

Lesen Sie anschließend Betrieb, Prüfung, maßgebenden Bedarf ohne Zuschläge und Bedarf mit Zuschlägen getrennt. Im Startfall ist der Prüfbedarf etwas größer als der Betriebsbedarf. Die ausgeführte Wand bleibt 5 mm; das Modul wählt daraus nicht automatisch eine neue Bestellwand. Weitere Fertigungs- und Systemanforderungen gehören in den Gesamtentwurf.

Kapitel 07Warum Prüfung oder Betrieb maßgebend werden

Im inspizierten ER64-Außendurchmesserzweig für diesen dünnwandigen geraden Rohrfall lautet die Betriebsbeziehung e=P·D₀/(2·f·z+P). Für die Prüfung wird im entsprechenden Zweig Ptest·D₀/(2·ftest+Ptest) verwendet. Anschließend wird der größere der beiden Bedarfswerte gewählt und der Gesamtzuschlag addiert. Der technische Anwendungsbereich und weitere Bedingungen der Norm werden dadurch nicht vollständig wiedergegeben.

Für den Startfall liefert die unabhängige Arithmetik etwa 0,068783675 mm Betrieb und 0,080736626 mm Prüfung. Die archivierte Testerwartung lautet 0,06878368 beziehungsweise 0,080736615 mm. Die kleine Differenz liegt in der dargestellten Zahlenpräzision. Der maßgebende Wert ist somit etwa 0,080736626 mm ohne und 0,380736626 mm mit Zuschlägen. Diese Zahlen erklären den Testfall; sie sind keine Empfehlung für eine so dünne reale Rohrwand.

Die Maske führt hierfür unterschiedliche Felder: V22 Betrieb, V28 Prüfung, V33 maßgebender Bedarf ohne Zuschläge und V30 Bedarf mit Zuschlägen. Vergleichen Sie V33 mit verfügbarer Rechendicke V24 oder V30 mit ausgeführter Wand V16. Vermischen Sie die beiden Vergleichspaare nicht. Sonst werden Zuschläge einmal zu viel oder zu wenig berücksichtigt.

ER64 enthält außerdem Zweige für Innendurchmesservorgabe und für andere Durchmesserverhältnisse. Die Wahl einer freien oder vorgegebenen Durchmessergröße beeinflusst deshalb den ausgewählten Rechenweg. Die gezeigte einfache Formel darf nicht unverändert als allgemeine Formel für jedes dickwandige Rohr, jeden Bogen oder jedes Reduzierstück verwendet werden.

Kapitel 08Änderungsfall: 1 bar wird 1,5 bar

Speichern Sie vor der Änderung eine eigene Variante. Erhöhen Sie den Betriebsdruck in ER64 V61 von 1 auf 1,5 bar. Kontrollieren Sie V4=0,15 MPa. Lassen Sie Prüfdruck, Temperatur, Materialkennwerte, Durchmesser, Dicke und Zuschläge zunächst unverändert. Der Prüfdruck von 2 bar ist hier eine bestehende Lehrannahme; seine Angemessenheit für ein reales Projekt ist gesondert festzulegen.

Die unabhängig ausgewertete Quellenbeziehung ergibt nun 0,103157774 mm Betriebsbedarf. Der Prüfbedarf bleibt etwa 0,080736626 mm. Damit wechselt der maßgebende Fall von Prüfung zu Betrieb; der Bedarf mit Zuschlägen steigt auf etwa 0,403157774 mm. Diese neuen Werte sind analytisch berechnet, nicht als frisch beobachtete Solverwerte ausgegeben.

Die Auswertung zeigt, warum eine pauschale lineare Skalierung des Endergebnisses ungeeignet ist. Der Betriebsteil steigt annähernd mit dem Druck, doch der Prüfanteil bleibt gleich und die Zuschläge werden nicht mit dem Druck multipliziert. Außerdem bildet die Maximumsauswahl einen Wechsel der maßgebenden Bedingung ab. Die gesamte erforderliche Nennwand wächst deshalb nicht einfach um 50 %.

Prüfen Sie im Programm alle vier Dickenfelder, sobald Sie den Fall selbst ausführen. Ändert sich V28 trotz unveränderter Prüfdaten, sind dessen Abhängigkeiten zu untersuchen. Ändert sich V22 nicht, kontrollieren Sie Eingabeübernahme, Einheiten und Fixierungen. Ein reproduzierbarer Variantenvergleich enthält auch die Größen, die unverändert bleiben sollen.

Kapitel 09Gezielt rückrechnen und Grenzen erkennen

Eine sinnvolle Rückfrage lautet: Bei welchem Betriebsdruck erreicht der gerade Rohrzweig einen gewünschten Dickenbedarf? Aus der hier verwendeten Außendurchmesserbeziehung folgt P=2·f·z·e/(D₀−e). Für einen Rechenbedarf von 2 mm bei D₀=200 mm, f=218/1,5 MPa und z=1 ergibt sich rund 2,936026936 MPa. Ein Einsetzen in die Vorwärtsbeziehung liefert wieder 2 mm. Dies ist eine algebraische Kontrolle desselben eingeschränkten Quellenzweigs.

Der Wert ist nicht automatisch ein freigegebener Betriebsdruck Ihrer Leitung. Die Prüfung, andere Bauteile, Werkstoffbedingungen und sämtliche Lastfälle müssen weiterhin passen. Besonders darf die rein algebraische Druckzahl nicht mit ER64 V27 verwechselt werden: V27 ist in der inspizierten Referenz dem Konus-Betriebsdruck zugeordnet, kein universelles Druckergebnis für jedes gerade Rohr.

Für eine eigene inverse Bedienübung öffnen Sie eine unverbundene Kopie. Legen Sie fest, welches Ergebnis als neue Vorgabe dienen soll, und geben Sie eine passende bisherige Vorgabe frei. Kontrollieren Sie Variablenzustände vor und nach der Änderung. Falls der Solver den gewünschten Zweig nicht direkt invertiert, können Sie eine klar dokumentierte Parameterstudie mit mehreren Druckwerten durchführen. Ein neu ausgeführter inverser UI-Lauf gehört nicht zu den Belegen dieser Ausgabe.

Eine zweite nützliche Frage betrifft den Lastfallwechsel. Die Arithmetik ergibt etwa 0,117384615 MPa beziehungsweise 1,17384615 bar als Schnittpunkt von Betriebs- und unverändertem Prüfbedarf. Unterhalb dieser Grenze bestimmt in diesem Datensatz die Prüfung den Bedarf, oberhalb der Betrieb. Bei geänderten Spannungskennwerten oder Prüfdrücken verschiebt sich der Schnittpunkt; die Zahl ist keine allgemeine Normgrenze.

Kapitel 10ER07: Abschluss und gerades Rohr zusammen betrachten

ER07 behandelt Endböden unter Innendruck. Wählen Sie zuerst die tatsächliche Form: Halbkugel, torisphärischer oder elliptischer Boden, geschweißter beziehungsweise verschraubter ebener Abschluss oder Öffnungsverstärkung im ebenen Boden. Diese Bauformen benötigen verschiedene Maße und Nachweisbedingungen. Ein vorhandener kleiner Dickenbedarf eines Halbkugelbodens ist keine Ersatzrechnung für einen ebenen Deckel.

Als zusammenhängende analytische Übung ergänzen wir das 200-mm-Rohr um einen halbkugelförmigen Abschluss mit ebenfalls 5 mm Nennwand, 0,3 mm Gesamtzuschlag, 120 °C, z=1 und denselben Betriebskennwerten. Dieser 200-mm-Boden ist ausdrücklich neu als Lehrgeometrie definiert; der vorhandene separate ER07-Regressionsdatensatz verwendet 500 mm und wird nicht umetikettiert.

Für die inspizierte Halbkugelbeziehung e=P·Dᵢ/(4·f·z−P) ergibt sich bei Dᵢ=190,6 mm und 0,1 MPa etwa 0,032792338 mm ohne und 0,332792338 mm mit Zuschlägen. Bei 0,15 MPa werden daraus etwa 0,049192739 und 0,349192739 mm. Diese Werte sind kontrollierte Quellarithmetik für Betrieb; sie enthalten noch keinen vollständigen gemeinsamen Prüfzustand und keine automatisch bestätigte Anschlussgeometrie.

Tragen Sie die Übernahme im gemeinsamen Datenblatt ein: Außendurchmesser ER64 V26 → ER07 V26, Druck ER64 V4 → ER07 V4, Temperatur V3 → V3 und Nennwand V16 → V16 sind fachlich passende Zuordnungen für genau diese Übung. Zunächst erfolgt die Übernahme manuell. Prüfen Sie Werkstoff, Zuschläge und Lastfall zusätzlich. Eine Softwareverbindung muss bewusst eingerichtet und nach einer Änderung geprüft werden.

Kapitel 11ER08: Abzweige und Öffnungen beurteilen

Ein Abzweig verändert den tragenden Rohrquerschnitt und die örtliche Druckbeanspruchung. ER08 unterscheidet einzelne Öffnungen beziehungsweise Y-Abzweige, benachbarte Öffnungen und rippenverstärkte Abzweige. Beginnen Sie mit der tatsächlichen Anschlussart und der betrachteten Schale. Die Grundkörperwand aus ER64 allein beschreibt weder den Stutzen noch seine Schweißverbindung oder eine Verstärkung.

Für die Datenerfassung gehören Außendurchmesser des Grundkörpers V31, Nennwand V50, Öffnungs-/Stutzentyp V20 und Öffnungsdurchmesser zusammen. Materialdaten und Zuschläge sind für Grundkörper, Stutzen und gegebenenfalls Verstärkung getrennt zu prüfen. V61 bezeichnet verfügbare Schalenlänge, V62 wirksame und V65 maximal anrechenbare Länge. Ein langes Rohr liefert deshalb nicht automatisch beliebig viel mittragenden Querschnitt an jeder Öffnung.

V75 ist als maximaler Berechnungsdruck und V85 als Auslastung beschrieben. Die englische Altquelle nennt V85 „Joint Efficiency“; daraus darf kein vorzugebender Schweißnahtfaktor gemacht werden. Lesen Sie die aktive Ergebnisgruppe und die zugehörigen Geometriebedingungen. Für die größere Druckvariante sind diese Ergebnisse erneut zu bewerten, selbst wenn Außendurchmesser und Wand gleich bleiben.

Der vorhandene ältere UnitTest-Fall für eine Einzelöffnung ohne Stutzen verwendet unter anderem 560 mm Grundkörperdurchmesser, 12 mm Nennwand und einen eigenen Material-/Temperaturzustand. Er gehört nicht zum 200-mm-Lehrrohr. Diese Ausgabe beschreibt deshalb den vollständigen Datentransfer und die Ergebnisfragen, ohne für einen nicht ausgeführten 200-mm-Abzweig einen Auslastungswert zu erfinden.

Bei benachbarten Öffnungen erzeugt die inspizierte Quelle bedingt weitere ER08-Teilkapitel und verbindet konkrete Material-, Druck-, Temperatur- und Geometriefelder. Diese automatische Quellenroute ist gesondert von manuell verbundenen Hauptkapiteln zu behandeln. Ihre aktuelle vollständige Web-Bediensequenz wurde für dieses Buch nicht neu ausgeführt.

Kapitel 12ER09: einen eigenen Außendruckfall aufbauen

Prüfen Sie früh, ob Außendruck überhaupt auftreten kann: zum Beispiel bei einem anderen Innendruckzustand, beim Entleeren oder durch eine gesonderte äußere Belastung. Der konkrete Auslegungsaußendruck muss aus Ihrer Aufgabenstellung kommen. Das Handbuch setzt keinen pauschalen Vakuumwert als allgemein gültige Projektvorgabe.

ER09 enthält zylindrische Rohre/Bögen, Reduzierstücke und gewölbte Böden unter Außendruck. Für den Rohrzweig sind freie Länge, Radius, Rechendicke, Elastizitätsmodul und Werkstoffzustand zu beachten. Versteifungen benötigen eigene Abstände, Profilmaße und Materialdaten. Eine gleiche Nennwand bedeutet nicht gleiche Stabilitätsreserve bei anderer Länge oder Lagerung.

Die Feldnummern weichen deutlich von ER64 ab. ER09 V31 ist der geforderte Außendruck; V4 ist die 0,2-%-Dehngrenze des Rohrs bei Temperatur. V74 ist Berechnungstemperatur, V84 Nennwand und V16 Rechendicke. Eine unkritische Übernahme „Druck V4 nach V4“ wäre hier fachlich falsch und kann einen Festigkeitskennwert überschreiben.

Lesen Sie die Endbedingungen und die maßgebenden Druck-/Stabilitätsauswertungen der gewählten Variante. Ein theoretischer elastischer Beuldruck ist nicht automatisch der zulässige Lastwert. Die vorhandene Regressionstestdatei enthält einen anderen, umfangreicheren Fall mit Versteifungsdaten. Ihre Erwartungen werden als Quellenartefakt aufbewahrt, nicht als frisch bestätigter Außendrucknachweis des Lehrrohrs.

Übertragen Sie nur wirklich gemeinsame Geometrie und dokumentieren Sie jeden abweichenden Lastfall. Der Innendruck von 0,1 beziehungsweise 0,15 MPa bleibt vom gewählten Außendruck getrennt. Ein aus ER09 resultierender zulässiger Außendruck darf nicht in eine Liste zulässiger Innendrücke eingeordnet werden, als wären alle Werte dieselbe Belastungsrichtung.

Kapitel 13ER11: Lasten an Anbauteilen nachvollziehen

ER11 behandelt feste Anbauteile, etwa Trag- und Führungszapfen. Die Aufgabe beginnt bei der tatsächlichen Verbindung zwischen Anbauteil und Rohr: Geometrie des Rohrs, Form und Dicke des Anbauteils, Nahtausführung und örtliche Lastkomponenten. Eine tragende Lasche oder ein Zapfen ist kein druckloses Detail außerhalb der Berechnung, sobald Lasten in die Rohrwand eingeleitet werden.

Ordnen Sie die Lastkomponenten mit Bezugspunkt und Richtung zu. Die Quelle unterscheidet Längsbiegemoment V21, Umfangsbiegemoment V22, Torsionsmoment V23, Querkräfte V25/V26 und Axiallast V28. Notieren Sie zu jeder Zahl die Einheit der aktuellen Maske. Besonders bei Momenten sind N·mm und N·m um den Faktor 1000 verschieden. Übertragen Sie Lasten nicht nur nach einem ähnlich klingenden Namen ohne Koordinatenbezug.

Für die gemeinsame Lehrgeometrie sind Rohraußendurchmesser ER11 V12 und Rohrnennwand V13 die passenden Geometriefelder; V24 enthält Berechnungsdruck, V5 Berechnungstemperatur. Außendurchmesser V11 betrifft dagegen das rohrförmige Anbauteil. Damit wird sichtbar, warum ein Datenblatt neben dem Zahlenwert immer den konkreten Bauteilbezug braucht.

Die Ergebnisgruppen unterscheiden Beanspruchungen aus ständig wirkenden Lasten, gelegentlichen Zuständen, behinderter Wärmedehnung und Schweißnahtbedingungen. Die Feldquelle nennt beispielsweise V86 Spannungen bei ständig wirkenden Belastungen und V95 Spannungen bei behinderter Wärmeausdehnung. Ein einzelner günstiger Spannungswert erledigt nicht alle Gruppen. Übernehmen Sie die zugrunde liegenden Lastfälle aus Ihrer Systembetrachtung und bewahren Sie deren Quelle auf.

Die vorhandene ER11-Testvorgabe verwendet einen anderen Rohrdurchmesser von 250 mm und eigene Lasten. Sie ist kein ausführbarer Ersatz für die fehlenden Lagerungs- und Anschlusslasten unseres 200-mm-Lehrrohrs. Hier wird der Weg zur vollständigen Belegung erklärt; eine nicht berechnete Anbauteilauslastung wird nicht als Ergebnis dargestellt.

Kapitel 14Gemeinsame Daten gezielt verbinden

Ein verbundenes Projekt beginnt mit einem Datenplan. Definieren Sie für das Lehrsystem den geraden Rohrabschnitt R1 als Bearbeitungsstelle für gemeinsamen Außendurchmesser, Rohrnennwand und Innendruck. Der Abschluss E1 übernimmt passende Anschlussmaße. Ein Abzweig B1 braucht zusätzlich seine eigenen Abzweigabmessungen; ein Anbauteil T1 seine eigene Anschlussgeometrie und Lasten. „Gemeinsam“ bedeutet dieselbe physikalische Größe an derselben Bezugsstelle, nicht dieselbe Variablennummer.

Die Tabelle ist eine fachlich begründete Zuordnung zur manuellen Übertragung oder zum bewussten Anlegen von Verbindungen. Sie ist kein Protokoll bereits ausgeführter Softwareverbindungen. Der neue verbundene EN13480-Gesamtfall wurde für diese Buchausgabe nicht im Rechendienst ausgeführt. Prüfen Sie in Ihrer aktuellen Oberfläche Verbindungsrichtung, Einheiten, Zustände und Auswirkungen auf bereits vorgegebene Werte.

1. Bereiten Sie zunächst getrennte, fachlich vollständige Kapitel vor. Prüfen Sie Durchmesser, Wandbezug und Lastfall jedes Zielkapitels.
2. Übertragen oder verbinden Sie zunächst nur eine Größe. Dokumentieren Sie Quelle, Ziel, Einheit und beabsichtigte gemeinsame Bedeutung.
3. Ändern Sie den gemeinsamen Durchmesser in einer Kopie beispielsweise von 200 auf 210 mm. Prüfen Sie, ob genau die zugeordneten Anschlussdurchmesser mitgehen. Halten Sie Abzweigdurchmesser und unabhängigen Außendruck bewusst separat.
4. Vergleichen Sie denselben Zielzustand mit einer getrennten, manuell gleich belegten Kopie. Stimmen nur Eingaben, aber nicht Ergebnisse überein, untersuchen Sie zusätzliche Vorgaben, Materialzustände und Variantenwahl.
5. Stellen Sie den dokumentierten Startstand wieder her oder speichern Sie die Änderung als eigene Variante. Der Test ist erst mit aufgezeichneten Zielwerten und Zuständen belegt.

Die Softwarequelle von ER08 enthält außerdem einen anderen Mechanismus: Für bestimmte Ausschnitts-/Stutzenkonstellationen werden eigene ER08-Unterkapitel erzeugt und ausgewählte Material-, Last- und Geometriedaten zugeordnet. Das ist eine modulinterne Unterberechnung. Sie ersetzt weder die bewusste Verbindung von ER64, ER07 und ER11 noch belegt die Quellroutine allein ihre aktuelle Darstellung in der Web-Oberfläche.

Den gemeinsamen Verbindungsdialog lesen

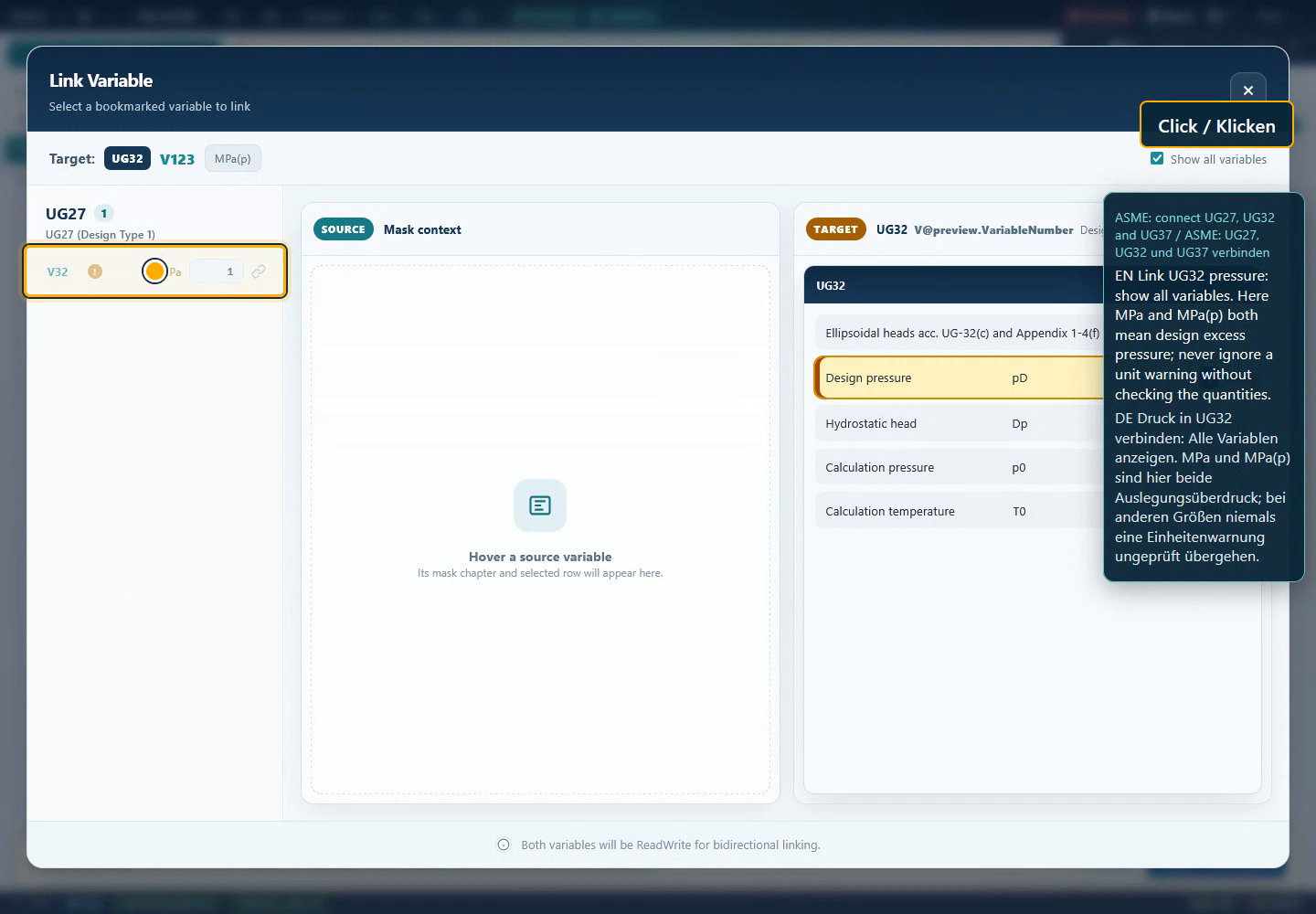

Die folgende freigegebene historische Aufnahme zeigt die gemeinsame Bedienung an einem ASME-Beispiel mit UG27 und UG32. Sie illustriert Auswahl und Kontrolle einer Verbindung, keine ER-Maske und kein EN13480-Ergebnis. Die im Bild sichtbaren Kennungen, Werte und Einheiten gehören zum dortigen ASME-Fall. Benutzen Sie für den Rohrleitungsfall die Feldzuordnung dieses Kapitels.

123

1. 1. Die Quelle ist eine gemerkte Variable aus einem konkreten Kapitel. Prüfen Sie Bauteil, Bedeutung und Einheit; eine sichtbare Einheitenwarnung darf nicht nur wegen ähnlich aussehender Zahlen übergangen werden.
2. 2. Das Ziel wird mit Modul, Variablennummer und Einheit angezeigt. Genau hier verhindern Sie Verwechslungen wie ER09 V4 statt V31 oder ER11 V11 statt V12.
3. 3. Der historische Dialog beschreibt eine bidirektionale ReadWrite-Verbindung. Ein im Arbeitsplan bevorzugter Bearbeitungsort ist deshalb nicht automatisch eine technisch erzwungene Einbahnstraße. Beobachten Sie die tatsächliche Aktualisierung in Ihrer eigenen Kopie.

Kapitel 15Rohrbögen, Segmentkrümmer und Reduzierungen

Der ER64-Eintrag mit Anzeigename ER06 enthält sechs Hauptauswahlen. „Gerade Rohre und Rohrbögen“ verzweigt weiter nach Bauform. Bei einem Bogen werden Innen- und Außenseite getrennt betrachtet. Bestellte Dicken V47/V46 sind dabei von verfügbaren Rechendicken V49/V48 und erforderlichen Dicken V11/V12 zu unterscheiden. Ein Biegeradius oder eine Wanddickenverteilung aus der Fertigung ist eine zusätzliche reale Angabe, keine aus dem geraden Rohr automatisch bekannte Eigenschaft.

Beachten Sie auch die Unrundheit: Die Quellenreferenz bezeichnet V51 als 200·(do,max−do,min)/(do,max+do,min), also eine prozentuale Größe. Das ist etwas anderes als die absolute Differenz zweier Durchmesser. Erfassen Sie Maßgrundlage und Maßeinheit, bevor Sie einen Prüfwert mit der zulässigen Unrundheit vergleichen. Eine größere Nennwand allein bestätigt nicht, dass eine unpassende Bogenform zulässig wird.

Die zweite archivierte ER64-Testvorgabe behandelt einen Segmentkrümmer: Hauptauswahl V130=2, Zusatzwahl V131=2, D₀=200 mm, Nennwand 5 mm, Gesamtzuschlag 0,3 mm, Radiusparameter V10=500 mm, Gehrungswinkel V58=20°, Betriebsdruck 2 bar und Prüfdruck 3 bar. Hier ist V59 die halbe Winkelgröße im Bogenmaß, ungefähr 0,17453292 rad. V60=195,3 mm bezeichnet den mittleren Rohrdurchmesser; die Testerwartungen nennen V65≈70,94516 mm als Mindestlänge konstanter Dicke und V66≈241,78204 mm als kleinsten zulässigen Biegeradius.

Dies sind archivierte Testerwartungen eines anderen Variantenfalls. Sie wurden für diese Ausgabe nicht neu im Solver bestätigt. Die Druckergebnisse V31/V32 und V63/V64 gehören unterschiedlichen Quellenbedingungen für Betrieb beziehungsweise Prüfung. Fassen Sie sie nicht ohne Auswahl der tatsächlichen Gehrungsanordnung zu einem beliebigen „Maximaldruck“ zusammen. Bereits der Wechsel von geradem Rohr zu Segmentkrümmer erweitert die erforderliche Ergebnisbewertung um geometrische Bedingungen.

Bei Kegelschalen und Reduzierstücken wählen Sie weites Ende ohne Krempe, weites Ende mit Krempe oder schmales Ende passend zur Konstruktion. Zusätzlich zählen Konuswinkel, Übergang, angrenzende Zylinderdicke, Konusdicke und wirksame Anschlusslängen. Ein Ende kann andere Bedingungen als das andere erfüllen müssen. Dokumentieren Sie beide Anschlüsse eines Reduzierstücks, statt nur den globalen Hauptdurchmesser auszutauschen und den geraden Rohrfall weiterzuverwenden.

Kapitel 16WA10, WA11 und WA07 richtig einordnen

Die drei WA-Einträge gehören zur konfigurierten Paketlandkarte, ihre inspizierten Modulmetadaten nennen jedoch DIN EN 12952-3:2023-01. Behalten Sie diese Regelwerkszuordnung auch in Kapitelüberschrift, Projektnotiz und Ergebnisvergleich bei. Eine gemeinsame Paketlizenz oder ähnliche Geometrie ist keine technische Begründung dafür, Ergebnisse aus verschiedenen Verfahren stillschweigend auszutauschen.

WA10 – Böden und Kugelschalen: Ausgangspunkte sind Temperatur V3, Berechnungsdruck V4, Außendurchmesser V39, bestellte Wand V41 und Werkstoff des Bodens V46. Negative Wandabweichung V47 und Korrosions-/Abnutzungszuschlag V48 bleiben getrennt. V54 beschreibt den erforderlichen Bodendickenanteil ohne Zuschläge, V65 die vorhandene Dicke im Quellenbezug. Ausschnitte verlangen zusätzliche Abzweig-, Lage- und Verstärkungsdaten. Die Modulbeschreibung begrenzt ihren Umfang ausdrücklich: Der Einfluss äußerer Kräfte und Momente wird damit nicht erledigt.

WA11 – Rohre: Das Modul behandelt gerade Rohre und Rohrbögen. Seine Eingaben sind anders nummeriert als in ER64: Temperatur V4, Druck V5, Festigkeitskennwert V7, Sicherheit V8, zulässige Spannung V9 und bestellte Wand V14. V17/V18 bezeichnen Durchmesser ohne Zuschläge im jeweiligen Quellenbezug. Prüfen Sie bei einem Vergleich die Definition dieser Geometrie, statt vermeintlich gleich benannte Zahlen automatisch zu verbinden. Die Quelle unterscheidet Rohr-, Bogen- und Stumpfschweißbedingungen.

WA07 / WA7 – Trommeln und Sammler: Die Metadaten beschreiben zylindrische Mäntel unter Innendruck. Die Feldquelle unterscheidet vorhandene Dicke ohne Zuschläge V7, erforderliche Dicke mit Zuschlägen V13 und ohne Zuschläge V18. Zusätzliche äußere Längslasten und Biegemomente erscheinen als eigene Größen. In den zwei inspizierten Web-Modulregistern fehlt jedoch eine eigenständige WA7-Registrierung. Die Paketzuordnung und der Quellbestand belegen deshalb keinen direkt verfügbaren Standalone-Aufruf; prüfen Sie die tatsächliche Bereitstellung Ihrer Anwendung.

Für WA10 und WA11 gibt es archivierte Regressionstestvorgaben. Ihre Existenz belegt die vorgesehenen Fälle, keine Ausführung dieser Buchausgabe und keine Übereinstimmung mit ER64. Ein sinnvoller fachlicher Vergleich würde Normbasis, Materialzustand, Definition aller Zuschläge, Durchmesserbezug und Lastfall einzeln angleichen und verbleibende Verfahrensunterschiede dokumentieren.

Kapitel 17Werkstoff, Temperatur und Zeitbezug prüfen

Das Kernbeispiel benutzt die archivierte Materialangabe 1232 / 1.4571(P) zusammen mit ausdrücklich vorgegebenen Festigkeitskennwerten. Die 218 MPa für Betrieb und 260 MPa für Prüfung sind Daten dieses Lehrfalls. Sie sind keine allgemeine Werkstofftabelle für jeden Lieferzustand oder jedes Produkt aus 1.4571. Ebenso ist der Sicherheitsfaktor 1,5 beziehungsweise 1,05 ein dokumentierter Eingabewert und keine hier abgeleitete allgemeine Normvorschrift.

Prüfen Sie für ein reales Bauteil Produktform, Dicke, Temperatur, Liefer- und Wärmebehandlungszustand sowie die im Modul ausgewählte Kennwertbasis. Ein gleicher Materialkurzname an Rohr, Boden, Abzweig und Anbauteil bedeutet nicht automatisch gleiche maßgebende Festigkeit. Aus dem Abzweigwerkstoff darf kein Mantelkennwert entstehen, nur weil beide Datenblätter dieselbe Werkstoffnummer zeigen.

ER64 bildet aus Kennwert und Sicherheit die zulässigen Spannungen V14 und V25. Die vorhandene Quellenlogik enthält außerdem die Auswahl V39 für zeitabhängige zulässige Spannung. Der Starttest setzt diese Auswahl auf N. Eine Temperaturänderung mit weiterhin fest vorgegebenem Kennwert zeigt zunächst nur eine Änderung der Temperaturangabe; sie beweist keine automatisch neu bewertete Materialfestigkeit. Prüfen Sie, welche Größen tatsächlich aus der Werkstoffauswertung berechnet werden und welche im Beispiel fest bleiben.

Führen Sie eine Temperaturstudie deshalb als eigenen Versuch durch: Ausgangsdaten sichern, Materialbasis und freie Kennwertfelder kontrollieren, Temperatur ändern, Kennwert-/Spannungsänderung dokumentieren und erst dann Dicken oder Druckgrenzen vergleichen. Bei ER09 zählt zusätzlich die temperaturbezogene Steifigkeit für Stabilität; bei ER11 sind zeitabhängige Auslegungsspannungen und Temperaturdehnung eigene Gesichtspunkte. Das Wiederverwenden einer konstanten zulässigen Spannung erklärt deren Einfluss, ersetzt aber keine korrekte Werkstoffauswertung.

Kapitel 18Ein technisches Ergebnis begründen

Ein Ergebnisbericht soll eine konkrete Frage beantworten: Welches Bauteil ist in welchem Zustand durch welche Bedingung begrenzt? Im geraden Lehrrohr ist zunächst der Prüfdickenbedarf größer als der Betriebsbedarf. Nach der Druckänderung wechselt diese Reihenfolge. Die vorhandene Rechendicke 4,7 mm bleibt gleich. Damit ist die Dickenreserve dieses einfachen Quellenzweigs rechnerisch groß, während zusätzliche Bauteile und Lasten weiterhin offen sind.

Die 200-mm-Halbkugel liefert im betrachteten Betriebszweig kleinere erforderliche Dicke als das gerade Rohr. Daraus folgt nur eine Aussage über diese zwei ausgewählten Beziehungen bei gleichen Spannungs- und Geometrieannahmen. Der ER07-Druckwert aus der verfügbaren Wand ist eine andere Ergebnisrichtung als der für den vorgegebenen Druck berechnete Dickenbedarf. Beide Werte müssen nicht durch eine naive Division austauschbar sein: unterschiedliche Durchmesserbezüge und Zweige bleiben zu beachten.

Führen Sie deshalb eine Bauteil-/Lastfallliste: R1 Innendruck Betrieb und Prüfung; E1 Abschluss Innendruck mit noch separat zu prüfender vollständiger Variante; B1 Ausschnitt mit eigener Anschlussgeometrie; R1 Außendruck mit eigener Länge und Steifigkeit; T1 Anbauteil mit Lastgruppen. Markieren Sie Einträge sachlich als analytisch betrachtet, mit historischer Testerwartung abgeglichen oder noch rechnerisch zu bearbeiten. Ein leerer Zusatzlastfall wird nicht durch das günstige R1-Ergebnis erfüllt.

Vergleichen Sie Auslastungen nur nach Definition. Ein Spannungsverhältnis, ein Dickenverhältnis und ein Verhältnis von vorhandenem zu zulässigem Druck beantworten verwandte, aber unterschiedliche Fragen. Prüfen Sie Nenner, Einheit, Lastkombination und zugehörige Gültigkeitsbedingungen. Im ER08-Feld V85 ist die Bedeutung Auslastung; die alte englische Bezeichnung „Joint Efficiency“ in Teilen der Quelle darf nicht als Schweißnahtfaktor interpretiert werden.

Eine gute Begründung benennt außerdem die Sensitivität: Höherer Druck erhöht im betrachteten Zweig den Betriebsbedarf; höherer Zuschlag reduziert die verfügbare Rechendicke und erhöht den benötigten Nennwandanteil; eine andere Stützlänge kann Außendruckbedingungen verändern; andere Anschlusslasten können ER11 maßgebend machen. Diese Zusammenhänge erklären, welche Änderung zuerst untersucht wird. Eine technische Freigabe verlangt anschließend die tatsächlich vollständigen projektbezogenen Nachweise.

Kapitel 19Varianten sichern und nachvollziehbar wieder öffnen

Benennen Sie eigene Kapitel nach Bauteil und Fall, beispielsweise „R1 – gerades Rohr – Betrieb/Prüfung“, „E1 – Halbkugel – Betrieb“ und „T1 – Führung – Lastsatz A“. Halten Sie daneben die ausgewählte Bauform und tatsächliche Modulkennung fest. So bleiben die Absichten lesbar, auch wenn ER64 in der Auswahl ER06 heißt.

Sichern Sie vor einer wesentlichen Änderung einen eigenen Stand. Zur Dokumentation gehören Eingaben mit Einheiten, feste und freie Zustände, Materialauswahl, Ergebnisbedingungen und vorhandene Verbindungen. Eine Liste reiner Zahlen kann keine widersprüchlichen Vorgaben oder eine abweichende Bauform erklären. Das lokale Lerndatenblatt ist bewusst eine lesbare JSON-Datensammlung; es ist keine SOL-Projektdatei und lässt sich nicht als geprüftes Rechenprojekt importieren.

Wenn Sie den Fall selbst in der Anwendung aufgebaut haben, speichern Sie ihn über deren reguläre Projektfunktion. Öffnen Sie die Datei in einer neuen eigenen Sitzung und vergleichen Sie Modulzahl, Bauformen, Druckeinheiten, Zuschläge, gemeinsame Geometrie, Kennwerte und maßgebende Ergebnisgruppen. Ändern Sie anschließend eine verbundene Größe in einer Kopie, um auch die Verbindungserhaltung zu prüfen. Ein erfolgreicher Dateidownload allein belegt diesen Roundtrip nicht.

Für diese Ausgabe wurde kein neuer EN13480-Speichern-/Wiederöffnen-Lauf durchgeführt. Die gespeicherten Quellen- und Testerwartungsschnappschüsse machen die Buchzahlen nachvollziehbar, ersetzen aber keine projektspezifische Dateiprüfung. Bewahren Sie zu eigenen ausgeführten Versuchen das Datum, die Anwendungs-/Modulversion soweit sichtbar und die beobachteten Ergebnisse auf.

Kapitel 20Fehler gezielt eingrenzen

Beginnen Sie mit einer eigenen Kopie und ändern Sie eine Ursache nach der anderen. Notieren Sie erwartete Reaktion und tatsächlich beobachteten Zustand. Die folgenden Situationen verbinden typische Bedienfehler mit den konkreten Feldunterschieden dieses Pakets.

Kapitel 21Begriffe sicher verwenden

Kapitel 22Feldreferenz für Eingabe und Ergebnisprüfung

Diese redaktionell erläuterte Auswahl umfasst 109 Felder. Die Nummern stammen aus den inspizierten Bezeichnerquellen; ihre Bedeutung wird für den jeweiligen Bauteilbezug erklärt. Veraltete oder unübersetzte Quelltexte werden nicht als neue englische Fachbegriffe übernommen. Die Tabelle ist kein vollständiger Katalog aller internen Hilfsfelder. Kontrollieren Sie in Ihrer aktuellen Bauform stets die sichtbare Einheit und die wirksame Eingabe-/Ergebnisrolle.

ER06 / ER64

ER07

ER08

ER09

ER11

WA10

WA11

WA07 / WA7

Kapitel 23Quellen, Belegstand und Weiterführung

Die Ausgabe wurde am 7. September 2026 aus den eigenen Web-Quellen (main13.0, 1cd12e8b173ba72aa5c95c98a14772b7ee537997) und den Modulquellen in All-Dev (fix-iteration/v10, 40606b705b2df95e550ffef5e98ab733ccc66229) erstellt. Der Quellenschnappschuss enthält Dateipfade, SHA-256, Paketbeschreibungen, Hauptvarianten und Bezeichner. Die inspizierten Quellpfade hatten zum Sammelzeitpunkt keine gemeldeten lokalen Änderungen. Das ist keine Aussage über eine aktuell geladene Plugin-Binärdatei.

Fachlich ausgewertet wurden insbesondere die ER64-Zweige zur Druckumrechnung, Kennwertbildung, Zuschlagssumme, verfügbaren Wand und zum geraden Rohr unter Betriebs-/Prüfdruck sowie der ER07-Halbkugelzweig. Die Feld-, Masken- und Modulquellen tragen die weiteren Einrichtungs- und Bewertungsabschnitte. Der Quellenbestand enthält auch ER08-Unterkapitelrouten; deren neue Web-Ausführung ist nicht behauptet.

Die Belegliste der archivierten Regressionstestvorgaben dokumentiert 9 Dateien aus ER64, ER07, ER09, ER11, WA10 und WA11. Ein gespeichertes expected und eine erwartete erfolgreiche Rechnung sind keine Protokolle einer tatsächlich ausgeführten Prüfung. Das Datum createdAt stammt aus der jeweiligen Datei und ist kein unabhängig verifiziertes Aufnahmedatum. Der gerade ER64-Fall und eine separate 500-mm-Halbkugel liefern ausgewählte Vergleichswerte für die unabhängige Quellenarithmetik.

Die Rechentests dieses Buchs gleichen diese ausgewählten Zahlen ab und prüfen Druckänderung, Fallwechsel und algebraische Rückrechnung. Kein Rechendienst wurde dafür gestartet und keine neue EN13480-Sitzung erzeugt. Die Quelleinordnung lautet daher source-only. Die fünf unveränderten Programmsymbole illustrieren Fachaufgaben. Die eigene Konzeptskizze zeigt einen Datenplan. Beide sind ausdrücklich keine Laufzeit-Screenshots.

Die verlinkten DIN-/NEN-Produktseiten wurden zur Identifikation von Normbezeichnung, Ausgabe und Umfang geprüft. Der vollständige Normtext wurde hier nicht reproduziert oder als vollständig geprüft ausgegeben. Eine aktualisierte Bezeichnung im Modul allein belegt nicht jede Einzelgleichung oder die Übereinstimmung sämtlicher Programmzweige mit einer Ausgabe.

Für eine spätere Laufzeit-Ergänzung sind ein eigener Kaltstart, vollständige gültige ER08-/ER09-/ER11-Ergänzungsfälle, beobachtete Verbindungen, ein Variantenvergleich, Speichern/Wiederöffnen und reale annotierte Programmaufnahmen noch auszuführen. Dieses Buch liefert dafür nachvollziehbare Startdaten, Feldzuordnungen und Bewertungskriterien. Es bezeichnet weder diese offenen Laufprüfungen noch acht vollständige Einzelmodulhandbücher als abgeschlossen.
