Druckverlust – Berechnung von Strömungen und Rohrnetzen

Kapitel 01Vom Prozessfall zur hydraulischen Entscheidung

Dieses Handbuch führt vom einzelnen Strömungsweg zur Pumpe und zum verzweigten Netz. Es hilft, Druckverlustrechnungen vorzubereiten, Eingaben richtig zuzuordnen und Ergebnisse technisch zu beurteilen. Eine Zahl für „Druckverlust“ ist erst dann verwendbar, wenn Medium, Durchsatz, Temperatur, Geometrie und Bilanzgrenze feststehen. Dieselbe Leitung kann im kalten Anfahrzustand, im warmen Dauerbetrieb und bei geringer Tankfüllung sehr unterschiedliche Aufgaben erfüllen.

Womit beginnen?

Für einen Wärmeübertrager beginnen Sie mit dem Abschnitt RDV und dem Übergang aus WTS. Für eine Flüssigkeitspumpe lesen Sie zuerst Druckbezüge und anschließend den NPSH-Arbeitsweg. Ein verzweigtes Netz benötigt die zusätzliche Topologieprüfung im RNET-Kapitel. Die Paketlandkarte zeigt alle 24 Module und trennt Rohrströmung, Regelung, Messung, Abscheidung und thermische Hilfsaufgaben.

Die Beispiele haben unterschiedliche Beweiskraft. Eine einfache Rohrrechnung ist eine vollständig angegebene analytische Lehrrechnung. Der NPSH-Fall stammt aus einem historischen Regressionsdatensatz und enthält bewusst ausgewertete ungültige Leistungsdaten. Bedienabläufe für Änderungen, Verbindungen und Wiederöffnen sind anhand der Quellen vorbereitet; ein neuer Live-Lauf dieser drei Module wurde für diese Ausgabe nicht ausgeführt. Diese Unterscheidung steht jeweils am Beispiel.

Das Arbeitsergebnis

Am Ende sollte eine prüfbare Fallbeschreibung stehen: welcher Betriebspunkt, welche Widerstände, welche Druckdefinition, welche Randbedingungen, welche zulässigen Grenzen und welche offene Unsicherheit. Eine größere Pumpenförderhöhe kann Durchsatz ermöglichen und gleichzeitig die Saugreserve verschlechtern. Ein thermisch verbesserter Wärmeübertrager kann hydraulisch ungünstiger werden. Beide Seiten gehören zur Entscheidung.

Kapitel 02Den Berechnungsfall vollständig vorbereiten

Skizzieren Sie den Weg des Mediums, bevor Sie Werte in ein Modul schreiben. Markieren Sie freie Oberflächen, Druckanschlüsse, Pumpe, Wärmeübertrager, Armaturen, Abzweige und Höhenlagen. Jeder Abschnitt erhält eine eindeutige Kennung. Dadurch wird sichtbar, welche Verluste RDV liefert, welche Leitung ein anderes Modul erfasst und welche Randbedingung der Netzrechnung vorgegeben ist.

1. Betriebsfall wählen: Normalbetrieb, maximaler Durchsatz, kalter Start oder kleinster Zulaufstand. Durchsatz und Temperaturen müssen gleichzeitig vorkommende Werte sein.
2. Medium bestimmen: Stoffname, Zusammensetzung, Phase sowie Dichte, dynamische Viskosität und gegebenenfalls Dampfdruck im passenden Zustand erfassen.
3. Geometrie festlegen: Innendurchmesser, Längen, Rauheit, parallele Wege, Einbauten und Höhenbezug mit Quelle versehen.
4. Vorgaben von Unbekannten trennen: Entscheiden, ob Durchsatz, Druckdifferenz oder Geometrie gesucht ist. Ein freizugebender Zielwert darf nicht zugleich über eine Verbindung fest vorgegeben bleiben.
5. Rechnen und prüfen: Zuerst Einheiten und Status, dann Geschwindigkeit und Reynolds-Zahl, danach Teilverluste, Gesamtverlust und Anlagenwirkung beurteilen.
6. Nachvollziehbar sichern: Fallname, Eingabestatus, Quellen, Ergebnis und offene Punkte zusammen speichern. Einen Änderungsfall unter eigener Kennung führen.

Ein leerer Ergebniswert ist keine kleine Zahl. Ein vorhandener Wert kann aus einem früheren Zustand stammen. Achten Sie auf den tatsächlichen Berechnungsstatus nach jeder Änderung und darauf, ob ein Feld Vorgabe, berechnetes Ergebnis oder verbundene Größe ist. Die Farben allein reichen nicht als dauerhafte Dokumentation des Eingabestatus.

Für eine Projektprüfung empfiehlt sich eine kurze Abschnittsliste: Kennung, von/nach, Mediumzustand, Durchsatz, Verlustquelle und enthaltene Bauteile. Sie verhindert Doppelzählungen und macht eine spätere Aufteilung des Netzes in berechenbare Einzelaufgaben leichter.

Fachliches Ablaufdiagramm; konkrete Datenverbindungen werden im jeweiligen Modul geprüft.

Kapitel 03Alle 24 Module richtig einordnen

Die folgende Landkarte entspricht der konfigurierten Paketmitgliedschaft. Sie umfasst Rohrströmung, Maschinen, Messung, Abscheidung und thermische Nebenaufgaben. Der gemeinsame Paketname bedeutet weder identische Methoden noch identische Normabdeckung. Verfügbarkeit hängt vom tatsächlichen Modulbestand und der Lizenz ab.

RDV, NPSH und RNET werden hier vertieft. Für die übrigen Module zeigt die Landkarte eine sinnvolle Auswahlentscheidung und die wichtigsten Schnittstellen. Sie ersetzt deren spätere vollständige Einzelhandbücher nicht.

Kapitel 04Absolutdruck, Überdruck und Verlust unterscheiden

Die wichtigsten Druckfehler entstehen vor der Rechnung. Absolutdruck bezieht sich auf das Vakuum, Überdruck auf einen festgelegten Umgebungsdruck. Eine Druckdifferenz ist zunächst die Differenz zweier Drücke mit gleicher Referenz. Der irreversible Strömungsverlust beschreibt dagegen den Verlust mechanischer Energie; gemessene statische Druckdifferenzen enthalten je nach Messstellen zusätzlich Höhen- und Geschwindigkeitsanteile.

p_abs = p_g + p_atm   ·   h_L = Δp_L / (ρg)

Im geprüften NPSH-Modul sind V4 und V14 die Behälterüberdrücke auf Saug- und Druckseite. V11 ist der barometrische Druck. Die Quellgleichungen addieren V11 zu den Behälterüberdrücken und berechnen daraus unter Einbeziehung der Höhen und Verluste absolute Pumpenstutzendrücke V19 und V20. Der Dampfdruck V2 ist absolut. Wer einen bereits absoluten Behälterdruck in V4 schreibt, zählt den Luftdruck im Ergebnis zweimal.

Die NPSH-Quelle bietet für den Luftdruck eine Beziehung zur geodätischen Aufstellungshöhe V8. Diese Beziehung ist ein Modell; sie ersetzt keinen projektspezifisch geforderten minimalen Ortsluftdruck. Definieren Sie außerdem, ob die Zulaufhöhe positiv ist, wenn die Flüssigkeitsoberfläche über der Pumpenreferenz liegt. Eine positive Zulaufhöhe erhöht im dokumentierten NPSH-Weg die verfügbare Saughöhe.

Praktischer Abgleich

Notieren Sie neben jeder Druckquelle „abs“, „Überdruck“ oder „Differenz“. Rechnen Sie bar und kPa vor einer unabhängigen Kontrolle in Pa um. 1 bar = 100 000 Pa, 1 kPa = 1 000 Pa. Die WTS-Betriebsmaske kennzeichnet ihre Drücke ausdrücklich als absolut; das ist bei einer Übertragung in NPSH zu berücksichtigen. Eine gleiche Einheit Pa beweist keinen gleichen Druckbezug.

Kapitel 05Durchsatz und Stoffwerte konsistent halten

Massenstrom bleibt bei einer stationären Leitung ohne Zu- oder Abströmung erhalten. Volumenstrom hängt zusätzlich von der Dichte ab. Bei Erwärmung, Abkühlung oder erheblicher Gasexpansion darf daher nicht derselbe Volumenstrom ohne Zustandsbezug an jeder Stelle verwendet werden. Die freie Strömungsfläche ist aus dem Innendurchmesser zu bestimmen; Nennweite und Außendurchmesser sind dafür nicht gleichwertig.

V̇ = ṁ / ρ   ·   v = V̇ / A   ·   Re = ρvD / μ = vD / ν

Dynamische Viskosität μ beziehungsweise η und kinematische Viskosität ν sind verschiedene Größen. In RDV und NPSH verwenden die geprüften Module dynamische Viskositäten in mPa·s. Für die obige SI-Gleichung multiplizieren Sie diesen Zahlenwert mit 0,001 und erhalten Pa·s. Kinematische Viskosität wird in m²/s verwendet; 1 mm²/s entspricht 10⁻⁶ m²/s. Ein Versehen kann die Reynolds-Zahl um mehrere Größenordnungen verschieben.

RDV unterscheidet mittlere Fluidwerte und Werte beim Wandzustand, weil Viskositäts- und Konvektionseinflüsse die Reibung korrigieren. Das bedeutet nicht, dass das gesamte Fluid die Wandtemperatur hat. In NPSH müssen Dampfdruck, Dichte und Viskosität zum Fördermedium und zum betrachteten Zustand passen. Der historische NPSH-Test dieses Handbuchs ist ein synthetischer Zahlenfall; daraus wird kein bestimmtes reales Fluid rekonstruiert.

Beziehen Sie Stoffwerte aus einem geeigneten Modul des Stoffdaten-Handbuchs oder aus dokumentierten Projektdaten. Bei Mischungen gehören Konzentration und Konzentrationsbasis dazu. Ein kalter Glykolfall kann hydraulisch wesentlich anspruchsvoller sein als ein warmer Wasserfall mit demselben Volumenstrom. Ein einzelner Dichtewert genügt nicht, um diesen Unterschied zu erfassen.

Kapitel 06Darcy, Fanning und Teilverluste sicher lesen

Für eine einphasige inkompressible Strömung in einem geraden kreisförmigen Rohr ist die Darcy-Weisbach-Form eine nützliche Kontrollgleichung. Einbauten können über Verlustbeiwerte ζ ergänzt werden, sofern alle Beiwerte dieselbe ausdrücklich festgelegte Bezugsgeschwindigkeit verwenden. Bei Querschnittsänderungen ist diese Bedingung besonders wichtig.

Δp_L = (λ_D L/D + Σζ) ρv²/2   ·   λ_D = 4 f_F

Die beiden verbreiteten Reibungsdefinitionen unterscheiden sich um den Faktor vier. Im NPSH-Quellweg ergibt die laminare Beziehung 64/Re den Darcy-Beiwert; der Druckverlust enthält λL/D. RDV berechnet dagegen den isothermen Koeffizienten mit 16/Re im laminaren Teilbereich und den Rohrreibungsverlust mit 2fρv²N_PassL/D. Das entspricht einer Fanning-Konvention; hinzu kommen modulspezifische Korrekturen. Der Buchstabe f allein identifiziert die Konvention nicht.

Deshalb ist ein Vergleich der angezeigten Beiwerte ohne die verwendete Gleichung wertlos. Vergleichen Sie zuerst die resultierenden Druckverluste bei gleicher Geometrie und gleichen Stoffwerten. Wenn die Beiwerte um etwa vier auseinanderliegen, prüfen Sie die Definition, bevor Sie einen Rechenfehler vermuten. Die NASA-Primärquelle definiert beide Konventionen explizit.

Was wird addiert?

Aufeinanderfolgende irreversible Verluste können innerhalb derselben Energiebilanz zusammengeführt werden. Druckrückgewinn durch eine Querschnittserweiterung und geodätische Druckanteile sind andere Beiträge. Bei parallelen Wegen teilt sich der Durchsatz auf; ihre Verluste werden nicht wie zwei hintereinanderliegende Rohre addiert. Unterscheiden Sie außerdem einen vollständigen Bauteilverlust von seinen schon darin enthaltenen Unterergebnissen.

Kapitel 07Strömungsregime und Modellgrenzen beurteilen

Die Reynolds-Zahl ist ein Modellhinweis, keine universelle Freigabe. Rohrform, Einlauf, Störungen und Wandbedingungen beeinflussen den Übergang. Die geprüfte NPSH-Implementierung wechselt oberhalb Re = 2320 in ihren turbulenten Reibungsweg. RDV verwendet eigene Teilbereiche für den isothermen Koeffizienten und zusätzliche Übergänge für Korrekturen. Diese Implementierungsgrenzen sind nicht als scharfe Naturgrenzen für jede Anlage zu lesen.

Liegt ein Ergebnis nahe einem Regimewechsel, untersuchen Sie mindestens einen leicht kleineren und einen leicht größeren Durchsatz. Beobachten Sie sowohl den Reibungsbeiwert als auch den tatsächlichen Verlust. Ein Sprung kann aus einem Korrelationswechsel stammen; eine glatte Kurve beweist umgekehrt noch keine ausreichende Modellgüte. Halten Sie den Bereich und die gewählte Methode im Bericht fest.

Wann die einfache Rohrgleichung nicht reicht

Bei kompressiblen Gasen verändert ein wesentlicher Druckabfall die Dichte und damit die Geschwindigkeit. Bei Gas-Flüssigkeits-Gemischen kommen Schlupf, Strömungsform und gegebenenfalls hydrostatische und Beschleunigungsanteile hinzu. Wählen Sie dafür den passenden FDP- oder ZDP-Weg und prüfen Sie die wirklichen Modulgrenzen. Flüssigkeitsverlustformeln mit einer willkürlich gemittelten Dichte bilden diese Aufgaben nicht allgemein ab.

Sehr enge Spalte, nichtnewtonsche Medien, pulsierende Förderung, Kavitation und schnelle Ventilschlüsse sind ebenfalls gesonderte Modellentscheidungen. VSP oder STOS können für bestimmte Aufgaben geeignet sein; die Registrierung eines Moduls beweist noch keine Eignung für jeden dieser Sonderfälle. Für einen unklaren Zustand wird zuerst die Aufgabe geklärt und dann gerechnet.

Eine Veränderung der Temperatur kann gleichzeitig Viskosität, Dampfdruck und Dichte ändern. Ein sinkender Rohrreibungsverlust bedeutet daher nicht automatisch einen günstigeren NPSH-Fall: der höhere Dampfdruck kann die Saugreserve stärker verringern.

Kapitel 08RDV: Rohrseite des Wärmeübertragers berechnen

RDV betrachtet den rohrseitigen Strömungsweg eines Rohrbündelwärmeübertragers. Die Auswertung trennt Stutzenverluste, Ein-/Auslauf und Umlenkung sowie die Rohrreibung. Ein Verschmutzungsfaktor wirkt im geprüften Summenweg auf den Rohrreibungsanteil. Dadurch lässt sich erkennen, ob eine Änderung am Stutzen, am Rohrquerschnitt oder an der Strömungsführung voraussichtlich wirksam ist.

1. Wählen Sie die zutreffende Bauart V36: gerade Rohre, U-Rohre oder Bögen. Ordnen Sie die Phase V43 dem tatsächlichen Fluidzustand zu.
2. Geben Sie Durchgänge V13 und parallel durchströmte Rohre V14 konsistent an. Verwenden Sie bei mehreren Durchgängen nicht ungeprüft die gesamte Rohrzahl als Parallelzahl.
3. Erfassen Sie Rohrlänge, Innendurchmesser, Außendurchmesser, Wanddicke und beide Stutzen. Eine geometrische Beziehung darf nicht durch widersprüchliche zusätzliche Vorgaben überbestimmt werden.
4. Ordnen Sie Massenstrom V19 und Fluid-/Wandstoffwerte dem selben WTS-Betriebsfall zu. Halten Sie Herkunft und Verbindung dieser Werte fest.
5. Lassen Sie Geschwindigkeit V21, Reynolds V22 und Verlustgruppen berechnen. Prüfen Sie anschließend die Summe V34 und ihre Verwendung im übergeordneten hydraulischen Budget.

Δp_gesamt = Δp_Stutzen + Δp_Ein/Aus + F_t Δp_Rohrreibung

Das entspricht im geprüften Quellweg V34 = V30 + V31 + V33·V32. V51 und V52 sind zusätzliche ausgewiesene Stutzen-Unterergebnisse; sie werden nicht blind noch einmal zur bereits vollständigen Summe addiert. Prüfen Sie bei einem abweichenden Modulstand den tatsächlich verwendeten Summenweg.

Dieser Ablauf ist anhand von Maske und Quelle vorbereitet, ohne neuen RDV-Livebeleg. Ein vollständig numerischer RDV-Erstlauf und alle Bauartvarianten bleiben als eigene Ausführungsnachweise offen. Die nachfolgende einfache Rohrrechnung dient der unabhängigen Orientierung und ist kein numerischer Ersatz für RDV-Korrekturen.

Kapitel 09NPSH: Pumpenanlage systematisch bearbeiten

NPSH beschreibt die Saugseite der Pumpe, während Förderhöhe und Leistung die gesamte Förderaufgabe betreffen. Das Modul verbindet diese Größen in einer gemeinsamen Anlagenbeschreibung. Beginnen Sie mit der Saugseite, weil ein ausreichender Druckaufbau auf der Druckseite einen Mangel am Pumpeneintritt nicht behebt.

1. Benennen Sie Pumpe und Fördermedium in V12/V13. Legen Sie den betrachteten Betriebspunkt mit Volumenstrom V24 fest.
2. Geben Sie Dampfdruck V2, Dichte V3 und Rohrrechnungsviskosität V25 mit belastbarer Zustandserklärung vor.
3. Erfassen Sie Saugbehälterüberdruck V4, Luftdruckbezug V8/V11, Zulaufhöhe V6 und gegebenenfalls Zulaufgeschwindigkeit V5 am definierten Bezugspunkt.
4. Beschreiben Sie Saugleitung V26–28 und ihre Einbauten V38. Lassen Sie Geschwindigkeit, Reynolds, Reibungsbeiwert und Verlust V7 berechnen, sofern diese der gewählten Aufgabenrichtung entsprechen.
5. Erfassen Sie den Druckbehälter beziehungsweise Empfänger V14/V15 und die Druckleitung V32–34/V39. Prüfen Sie Förderhöhe V22 mit den dokumentierten Höhen- und Druckanteilen.
6. Geben Sie einen begründeten positiven Pumpenwirkungsgrad V40 ein. Vergleichen Sie vorhandenes NPSH V10 mit der Herstelleranforderung V9 und der projektspezifischen Reserve.

Der geprüfte Quellweg kann fehlende Einbautenbeiwerte mit null vorbelegen. Das bedeutet physikalisch, dass an dieser Stelle keine zusätzlichen Einzelverluste berücksichtigt werden. Er belegt auch den Wirkungsgrad mit null vor, falls dieser nicht bekannt ist; dieser Zustand führt im Leistungsansatz nicht zu einer endlichen verwendbaren Leistung. Tragen Sie erforderliche Werte deshalb bewusst ein.

V5 und V29 sind nicht allein wegen der Einheit m/s identisch. V5 gehört zum Energiebezug des Zulaufs, V29 ist die Geschwindigkeit in der Saugleitung. Bei einem großen Saugbehälter kann die Geschwindigkeit an der freien Oberfläche näherungsweise null sein, obwohl im Rohr eine erhebliche Geschwindigkeit herrscht. Halten Sie den gewählten Bezug ausdrücklich fest.

Kapitel 10Erstbeispiel: Eine Rohrleitung unabhängig kontrollieren

Analytische Lehrrechnung, kein SOL-Live-Ergebnis. Betrachtet wird eine horizontale kreisförmige Rohrleitung mit stationärer einphasiger inkompressibler Flüssigkeit. Der Darcy-Beiwert wird für diese Übung bewusst konstant vorgegeben; er wird nicht aus einer Materialrauheit ermittelt. Die Rechnung zeigt Größenordnungen und Einheiten, nicht die Eignung einer bestimmten realen Rohrleitung.

Aus A = πD²/4 folgt A = 0,007854 m² und v = 1,27324 m/s. Die Reynolds-Zahl beträgt rund 127 324. Der dynamische Druck ρv²/2 beträgt 810,57 Pa. Rohrreibung λL/D = 4 und Einbautenbeiwert 3 ergeben gemeinsam den Faktor 7. Damit folgt Δp = 5 673,99 Pa = 5,674 kPa und h_L = 0,57839 m bei g = 9,81 m/s².

Die Rechenfolge zeigt zugleich eine brauchbare Fehlersuche: Stimmt die Geschwindigkeit nicht, prüfen Sie zunächst Volumenstrom und Innenfläche. Stimmt Reynolds nicht, prüfen Sie die Viskositätsumrechnung. Stimmt erst der Verlust nicht, prüfen Sie Reibungskonvention, L/D und ζ-Bezug. Ein plausibler Endwert kann zwei gegenläufige Einheitenfehler verdecken; deshalb werden Zwischengrößen geprüft.

Die dokumentierten Zahlen werden unabhängig mit JavaScript-Algebra kontrolliert. Für die gerundeten Textwerte genügt eine Abweichung unter 0,01 %. Ein späterer SOL-Lauf mit einer tatsächlich berechneten Reibungszahl darf von dieser Konstantbeiwert-Übung abweichen; die Ursache muss dann anhand des anderen Reibungsmodells erklärt werden.

Kapitel 11Änderungsfall: Mehr Durchsatz und seine Folgen

Duplizieren Sie den dokumentierten Ausgangsfall, bevor Sie einen Durchsatz ändern. Für die analytische Rohrübung steigt V̇ von 0,010 auf 0,012 m³/s, also um 20 %. Durchmesser, Länge, Dichte, Viskosität, Darcy-Beiwert und ζ bleiben hier definitionsgemäß unverändert. Der Druckverlust ist weiterhin die freie Ergebnisgröße. Diese feste Aufgabenbeschreibung verhindert, dass unbemerkt mehrere Ursachen gleichzeitig verändert werden.

Die Geschwindigkeit steigt auf 1,52789 m/s, Reynolds auf etwa 152 789. Bei den festgehaltenen Beiwerten wächst der Verlust mit V̇²: 1,2² = 1,44. Das Ergebnis ist Δp = 8 170,54 Pa = 8,171 kPa, also 44 % mehr als im Ausgangsfall. Die hydraulische Leistung dieses einzelnen Widerstands V̇Δp steigt sogar mit der dritten Potenz des Durchsatzfaktors. Sie ist trotzdem noch nicht die gesamte Pumpenaufnahmeleistung.

Bei einer echten Rechnung ist λ meist nicht konstant. Ändern sich Temperatur, Regime, Dichte oder Ventilstellung, ist die Quadratregel nur eine Orientierung. Rechnen Sie den neuen Fall mit dem zutreffenden Modell aus und vergleichen Sie die Zwischengrößen. Ein größeres Netz kann zudem seinen Durchsatz auf parallele Wege anders verteilen; eine einzelne Zweigströmung muss dann nicht um denselben Faktor steigen wie der Gesamtstrom.

Übertragung auf WTS und RDV

Mehr Durchsatz verändert häufig Wärmeübergang, Temperaturverlauf und Druckverlust gemeinsam. Ordnen Sie den geänderten RDV-Lauf deshalb dem geänderten thermischen WTS-Fall zu. Übernehmen Sie keine neuen Durchsätze zusammen mit alten Wandstoffwerten. Prüfen Sie anschließend, ob der verfügbare Pumpenbetriebspunkt und die NPSH-Reserve den neuen Zustand tragen. Dieser verbundene Ablauf ist ein Prüfplan; für diese Ausgabe wurde er nicht neu im Liveprojekt ausgeführt.

Kapitel 12Rückrechnung: Den zulässigen Durchsatz suchen

Für die gleiche analytische Rohrübung soll der Verlust höchstens 4 000 Pa betragen. Nun wird Δp als Ziel vorgegeben und V̇ gesucht. Geometrie, Dichte und beide Widerstandsanteile bleiben fest. Der bisherige Durchsatz darf nicht zusätzlich als unveränderliche Vorgabe erhalten bleiben. In einer Moduloberfläche bedeutet das: die Aufgabenrichtung und gegebenenfalls den bekannten oder verbundenen Status des bisherigen Eingabefeldes gezielt ändern.

V̇_Ziel = V̇_Basis √(Δp_Ziel / Δp_Basis)

Mit dem konstanten Darcy-Beiwert ergibt sich V̇ = 0,00839626 m³/s = 30,2265 m³/h. Setzen Sie diesen Wert anschließend in die Vorwärtsrechnung ein: Der Verlust muss wieder 4 000 Pa ergeben. Dieser zweite Schritt prüft die Aufgabenrichtung und die Einheiten. Er ist ein algebraischer Rücklauf, kein Beleg eines ausgeführten SOL-Solverwechsels.

Bei einem Reibungsmodell mit λ(Re, ε/D) ist die Rückrechnung gekoppelt: eine Änderung von V̇ verändert Re und damit λ. Dann muss das geeignete Modul die Abhängigkeit lösen, oder eine begrenzte externe Iteration wird nachvollziehbar dokumentiert. Eine ausbleibende Lösung rechtfertigt nicht, gleichzeitig mehrere Eingaben freizugeben. Prüfen Sie zunächst, ob Randbedingungen physikalisch erreichbar und mathematisch ausreichend bestimmt sind.

Beim RDV-Fall kann eine Ziel-Druckdifferenz zur Frage nach Massenstrom oder Geometrie führen. Ein Wärmeübertrager hat aber zusätzlich eine thermische Aufgabe. Ein hydraulisch zulässiger kleinerer Durchsatz kann die erforderliche Leistung verfehlen. Nach jeder Rückrechnung folgen daher eine unabhängige Vorwärtsprüfung und die Rückkehr zur übergeordneten Prozessaufgabe. Der tatsächlich unterstützte inverse Modulweg ist im konkreten Stand zu prüfen; dieses Handbuch behauptet keine beliebige Rückrechenbarkeit jedes Feldes.

Kapitel 13Historischer NPSH-Fall: Eingaben und Grenzen

Historischer synthetischer Regressionsfall vom 29. April 2026; nicht neu ausgeführt. Die vollständige Quelle und ihre SHA-256-Prüfsumme stehen in examples.json. Die nachfolgende Liste enthält die archivierten Vorgaben. Die Einheit folgt der geprüften Moduldefinition; ein späterer Maskenlauf kann andere Anzeigeeinheiten verwenden. Die Textkennungen „jjj“ und „kkk“ sind Platzhalter, keine Stoffdefinitionen.

Der Fall verwendet einen großen Volumenstrom von 1 m³/s, unterschiedliche Saug- und Druckleitungsdurchmesser sowie verschiedene Behälterüberdrücke. Eine Temperatur und eine physikalisch abgesicherte Stoffidentität fehlen. Die Kombination aus Dampfdruck, Dichte und Viskosität wird daher als synthetische Testeingabe behandelt. Sie ist keine Empfehlung für ein reales Fördermedium.

Besonders wichtig ist V40 = 0 %. Dieser Wert erzeugt im dokumentierten Leistungsansatz eine Division durch null. Das Archiv erwartet tatsächlich „Infinity“ bei V23 und kennzeichnet den Fall trotzdem mit expectSuccess: true. Dieses Metadatum ist keine technische Abnahme. Der Fall eignet sich dazu, reproduzierbare Zwischenwerte und einen dokumentierten ungültigen Endwert kritisch zu lesen.

Für eine spätere isolierte Wiederholung sind die archivierten Eingaben als Vorgaben zu setzen, die ausgewählten Ergebnisse freizuhalten und alle automatischen Verbindungen zu kontrollieren. Ein produktiver Auslegungsfall benötigt stattdessen vollständige Stoffdaten, einen gültigen Wirkungsgrad, Herstellerdaten für NPSH und eine anwendungsgerechte Beurteilung. Die ursprüngliche Testdatei bleibt unverändert erhalten.

Kapitel 14Historische Ergebnisse unabhängig nachvollziehen

Die Tabelle gibt die archivierten Erwartungen wieder, einschließlich des ungültigen Leistungswertes. Sie sind keine frisch gemessenen Web-Ergebnisse. Das Archiv nennt eine Toleranz von 0,01; die Interpretation dieser Testkonfiguration wird hier nicht als allgemeine relative Genauigkeitszusage ausgegeben. Für unsere unabhängigen algebraischen Kontrollen werden passende einzelne Toleranzen ausdrücklich in den Dokumentationstests festgelegt.

Die Rohrgeschwindigkeiten lassen sich sofort prüfen: bei 1 m³/s und 0,5 m Innendurchmesser ergeben sich 5,09296 m/s; bei 0,4 m sind es 7,95775 m/s. Mit ρ = 1 000 kg/m³ und μ = 0,002 Pa·s folgen die archivierten Reynolds-Zahlen. Die Reibungsbeiwerte mit λL/D und dem dynamischen Druck ergeben die angegebenen Leitungsverluste im Rahmen der gespeicherten Rundung.

Die NPSH-Quellgleichung lautet in Feldnotation: V10 = (V11 + V4 − V2)/(V3·g) + V5²/(2g) + V6 − V7/(V3·g). Einsetzen ergibt rund 17,15227 m. Die Saug- und Druckstutzendrücke führen zu etwa 22 445,97 Pa Differenz und 2,28807 m Förderhöhe im dokumentierten Modulansatz. Ein großer vorhandener NPSH-Wert ist also nicht dasselbe wie eine große Förderhöhe.

Als separate analytische Änderung kann bei unveränderten archivierten hydraulischen Größen ein Wirkungsgrad von 75 % angenommen werden. Dann beträgt die Leistungsformel V̇Δp/0,75 rund 29,928 kW. Dieser Wert ist weder im ursprünglichen Archiv enthalten noch neu in SOL gerechnet. Er zeigt ausschließlich, warum ein positiver, begründeter Wirkungsgrad für eine endliche Leistungszahl nötig ist. Einen realen Antrieb legt diese Rechnung nicht fest.

Kapitel 15NPSH-Reserve und Kavitation richtig beurteilen

Vorhandenes NPSH ist eine Anlagengröße. Erforderliches NPSH ist eine zur Pumpe und zum Betriebspunkt gehörende Anforderung mit einem definierten Kavitationskriterium. Häufig wird NPSH3 angegeben, also der Wert beim festgelegten 3-%-Förderhöhenabfall. Er beschreibt nicht automatisch den Beginn jeder Blasenbildung. Die Gleichheit NPSHA = NPSH3 ist deshalb keine pauschale Zusage eines kavitationsfreien Betriebs. Diese Unterscheidung erläutert die KSB-Primärquelle zum NPSH-Begriff.

Vergleichen Sie die Größen bei gleichem Durchsatz, Drehzahl, Laufrad und passenden Medienbedingungen. Die erforderliche Reserve wird aus Herstellerangaben und den Projektanforderungen abgeleitet. Ein universeller Zuschlag von beispielsweise 0,5 m wird hier nicht als allgemeine Freigaberegel verwendet. Dokumentieren Sie, ob der Nachweis einen Abstand in Metern, ein Verhältnis oder ein anderes festgelegtes Kriterium verlangt.

Welche Fälle können maßgebend werden?

Niedriger Saugbehälterstand verringert die Zulaufhöhe. Ein höherer Dampfdruck bei erhöhter Temperatur vermindert den Druckabstand. Verschmutzte Filter und größere Durchsätze erhöhen die Saugleitungsverluste. Auch ein niedrigerer örtlicher Luftdruck kann bei einem offenen Behälter ungünstig sein. Diese Ursachen werden in konsistenten Betriebsfällen kombiniert, soweit sie tatsächlich gleichzeitig auftreten können.

Eine größere Saugleitung kann ihren Reibungsverlust senken, behebt aber nicht jede Ursache: falscher Füllstand, Gasmitnahme, ungünstige Zuströmung oder eine unpassende Pumpenauswahl bleiben gesonderte Fragen. Kavitation im Regelventil wird mit Ventilmodell und lokalen Druckverhältnissen bewertet; sie ist nicht mit dem NPSH-Nachweis der Pumpe gleichzusetzen. Ebenso ersetzt ein stationärer NPSH-Fall keinen Druckstoßnachweis.

123

Kapitel 16RNET: Topologie und Randbedingungen beherrschen

RNET ist für verzweigte und vermaschte Rohrnetze registriert. Das Netz wird im grafischen Editor aufgebaut; die Kapitelmaske weist ausdrücklich auf das Sondermenü hin. Die geprüfte Quelle nennt „Rohrnetz“ und „Netz einlesen“. Der zweite Weg fordert den Import alter ROHRNETZ-Dateien im Format *.net über den Host an. Ohne verfügbare grafische beziehungsweise Import-Bridge meldet das Modul, dass dieser Weg in der Umgebung nicht verfügbar ist.

Das bedeutet praktisch: Eine sichtbare RNET-Zeile und ein lizenzierter Modulname beweisen noch keinen in jeder Webumgebung bedienbaren Netzeditor. In diesem Handbuch wird kein neu ausgeführter Editorlauf behauptet. Prüfen Sie die konkrete Bereitstellung. Ein fehlender Editor wird nicht durch das manuelle Eintragen einer Knotenanzahl ersetzt; die Quelle übernimmt V1/V2/V3 als Kopfdaten aus dem Netz.

1. Definieren Sie Knoten für Verbindungen und Randbedingungen, Stränge für gerichtete hydraulische Abschnitte und eine nachvollziehbare Höhenreferenz.
2. Ordnen Sie jedem Strang Geometrie, Mediumzustand und enthaltene Widerstände zu. Ein Richtungszeichen ist zuerst eine Rechenkonvention; ein negatives Ergebnis kann eine umgekehrte reale Strömung bedeuten.
3. Setzen Sie ausreichend bestimmte, konsistente Druck- und Durchsatzrandbedingungen. Geben Sie nicht zugleich alle Knotendrücke und alle Zweigströme beliebig fest vor.
4. Prüfen Sie nach der Rechnung die Massenbilanz an jedem Knoten, die Energiekonsistenz der Wege und das Druckprofil.
5. Ändern Sie einen Widerstand oder eine Entnahme gezielt und untersuchen Sie die Verteilung im gesamten verbundenen Netz.

Wichtige Verbindungsgrenze: RNET schließt im geprüften Kapitelcode klassische Verbindungen zu anderen Kapiteln aus. Ein fachlicher Datenfluss WTS → Verlustdaten → Rohrnetz darf daher nicht als automatisch verfügbare normale Variablenverbindung dargestellt werden. Übertragung und Modellierung erfolgen über die vom konkreten Editor angebotenen Wege und werden bei der Abnahme explizit geprüft.

Kapitel 17Kontrollbeispiel: Zwei parallele Stränge

Analytische Netzlehre, kein RNET-Livefall. Zwei horizontale parallele Zweige verbinden dieselben Knoten A und B. Für beide gelte eine feste quadratische Widerstandsbeziehung Δp = R·V̇². Die Widerstände sind R1 = 1 000 000 Pa/(m³/s)² und R2 = 4 000 000 Pa/(m³/s)². Vorgegeben sind der Gesamtstrom 0,030 m³/s und ein beliebiger gemeinsamer Druckbezug; gesucht sind beide Zweigströme und die Druckdifferenz. Es gibt keine weitere Entnahme und keine Pumpe innerhalb der Zweige.

Beide Zweige haben dieselbe Druckdifferenz. Deshalb gilt R1·V̇1² = R2·V̇2² und für positive Ströme V̇1/V̇2 = √(R2/R1) = 2. Mit V̇1 + V̇2 = 0,030 m³/s folgt V̇1 = 0,020 m³/s und V̇2 = 0,010 m³/s. Beide ergeben Δp = 400 Pa. Die Lösung besteht aus zwei Prüfungen: Knotensumme und gleicher Wegdifferenz.

Verdoppelt sich nur R1 auf 2 000 000, bleibt bei festem Gesamtstrom die alte 2:1-Verteilung nicht erhalten. Das Verhältnis sinkt auf √2:1; die Ströme werden rund 0,017574 und 0,012426 m³/s, die gemeinsame Druckdifferenz rund 617,66 Pa. Ein lokaler Widerstandsanstieg beeinflusst somit beide Zweige. Das ist der wesentliche Grund, eine Netzaufgabe nicht durch unabhängige Einzelrohrrechnungen mit unveränderten Strömen zu ersetzen.

In realen Netzen sind Widerstände oft selbst durchflussabhängig, Druckquellen können gekoppelt sein und Rückströmung kann auftreten. Dann bleibt das Prinzip der Knoten- und Energiekonsistenz bestehen, während die Algebra anspruchsvoller wird. Bei kompressiblen Netzen prüfen Sie Massenströme an den Knoten; Volumenströme dürfen nur bei gemeinsamem Zustandsbezug direkt summiert werden.

Kapitel 18WTS, Stoffwerte und Druckverlust verbinden

Ein belastbarer hydraulischer Wärmeübertragerfall beginnt beim passenden thermischen Betriebsfall. Übernehmen Sie Rohrseite, Medium, Massenstrom, mittleren Zustand, Wandzustand und reale Geometrie eindeutig. Der WTS-Projektbaum kann Stoffwert-Kindkapitel enthalten; ihre bloße Anwesenheit beweist noch nicht, dass jedes benötigte Feld korrekt in einen getrennt angelegten RDV-Fall übertragen wurde.

123

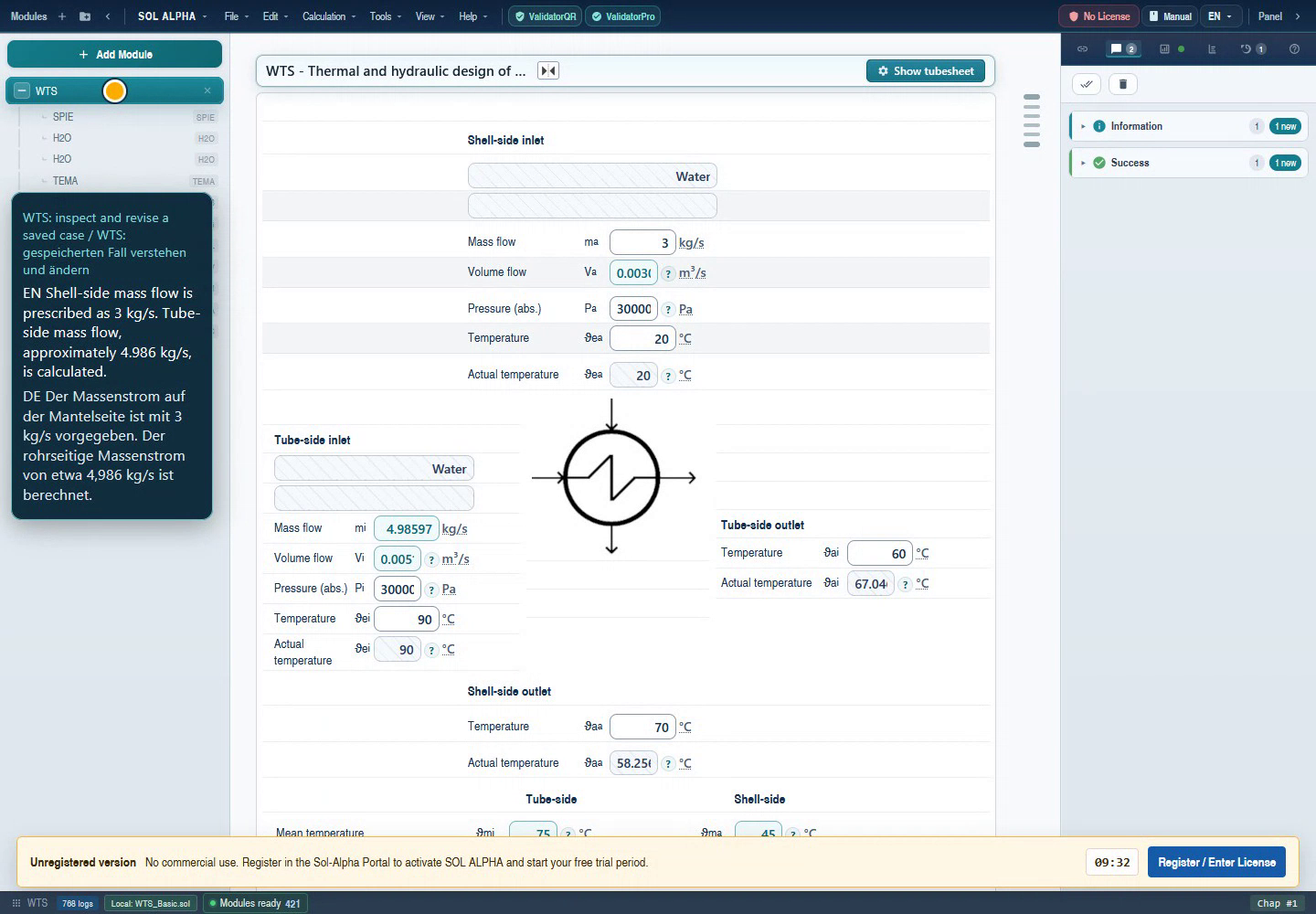

Das echte historische Bild zeigt die Betriebsmaske, keine Druckverlustauswertung. Die sichtbaren Massen- und Volumenströme gehören zu unterschiedlichen Zuständen und Seiten. Die Absolutdruck-Beschriftung ist für die Verbindung entscheidend; eng dargestellte Zahlen werden hier nicht als exakte hydraulische Referenz abgeschrieben. Auch die im Bild sichtbaren Meldungen und Lizenzhinweise bleiben unverändert erhalten.

1. Erstellen Sie eine Zuordnungstabelle aus Quellkapitel, Quellfeld, Zielkapitel, Zielfeld, Einheit und Zustand. Markieren Sie automatische Übernahme, explizite Verbindung oder manuelle Übertragung.
2. Kontrollieren Sie bei RDV insbesondere Parallelrohrzahl, Durchgänge, Massenstrom und die Unterscheidung von Fluid- und Wandwerten.
3. Ändern Sie nur eine kleine, fachlich zulässige Quellvorgabe. Prüfen Sie, ob das Ziel mitrechnet und der Wert nicht durch eine eigene Vorgabe blockiert wird.
4. Stellen Sie den Ausgangswert wieder her und vergleichen Sie Vorgaben, Ergebnisse und Verbindungsstatus mit dem gesicherten Basisfall.
5. Übernehmen Sie nur den vereinbarten vollständigen Bauteilverlust in das Anlagenbudget. Bereits enthaltene Stutzen und Rohrstrecken werden nicht doppelt erfasst.

Dies ist ein vorbereiteter Verbindungs- und Rücklaufplan. Für die vorliegende Ausgabe existiert kein neuer RDV/NPSH/RNET-Verbindungslauf. Der RNET-Sondereditor benötigt seine eigenen Übergabewege; die klassische Kapitelverbindung ist dort ausdrücklich eingeschränkt.

Kapitel 19Pumpenkennlinie, Anlagenkennlinie und Leistung

Der stationäre Betriebspunkt einer Kreiselpumpe wird aus dem Zusammenwirken von Pumpen- und Anlagenkennlinie bestimmt. Die Anlage enthält statische Druck-/Höhenanteile und durchflussabhängige Verluste. Eine reine Verlustkurve durch den Ursprung beschreibt deshalb nicht jede Anlage. Die Pumpe muss am betrachteten Durchsatz die erforderliche Energiedifferenz liefern; der ausgewählte Punkt muss zusätzlich innerhalb ihres geeigneten Betriebsbereichs liegen.

Die NPSH-Quelle beschreibt ein Sondermenü für die Anzeige von Pumpen- und Anlagenkennlinie. V41–50 enthalten Volumenstrom-Stützstellen und V51–60 die zugehörigen Förderhöhen. Diese Paare gehören zu derselben Herstellerkennlinie, Drehzahl und Laufradausführung. Fehlende Werte werden nicht durch beliebige glatte Punkte ergänzt. Der konkrete grafische Dialog und seine Verfügbarkeit sind im eingesetzten Host zu prüfen; diese Ausgabe enthält keinen neuen Kurven-Screenshot.

Für eine inkompressible Flüssigkeit ist P_hyd = ρgV̇H eine nützliche Energiekontrolle. Die dem Pumpenwirkungsgrad zugeordnete Leistungsaufnahme ergibt sich mit P = P_hyd/η. Motor- und Antriebsverluste erfordern je nach gewünschter Systemgrenze weitere Wirkungsgrade. Schreiben Sie deshalb neben „Leistung“, ob hydraulische Leistung, Pumpenwellenleistung oder elektrische Aufnahme gemeint ist.

Im geprüften Modul führt die Druckdifferenz V21 über H = Δp/(ρg) zu V22. Für eine unabhängige vollständige Energiebilanz prüfen Sie außerdem die Definition der Messquerschnitte und Geschwindigkeitsanteile. Die historische Archivprüfung bestätigt diesen konkreten Rechenweg, nicht jede denkbare Pumpenkonfiguration. Die DOE-Pumpenquelle liefert den fachlichen Zusammenhang zwischen Anlage, Kennlinie und Energieverbrauch.

Kapitel 20Messung, Drosselung und Sonderfälle abgrenzen

DROS und RO bearbeiten Blendenaufgaben, CAV Regelventile. Die Geometrie kann ähnlich aussehen, aber die Fragestellung unterscheidet sich: eine Messblende liefert einen Zusammenhang zwischen Durchsatz und Messdifferenzdruck; ein Regelventil wird anhand seiner Charakteristik, Stellaufgabe und zulässigen Strömungszustände beurteilt. Ein Sicherheitsventil in A2 muss einen festgelegten Störfallmassenstrom abführen. Diese Ergebnisse werden nicht allein wegen gemeinsamer Einheit Pa oder m² austauschbar.

Im Anlagenverlustbudget zählt der dafür definierte bleibende Verlust. Im Messkonzept zählt die Differenz zwischen den vorgesehenen Druckentnahmen. Halten Sie die Messstellen und die Bezugsfläche des Beiwerts fest. Bei Gasen müssen Normvolumenstrom, Betriebsvolumenstrom und Zustandsdruck unterschieden werden. Aktuelle Normausgabe und Herstellerdaten sind zusätzlich zu den historisch registrierten Modulbeschreibungen zu prüfen; ein Modulname garantiert keine konkrete Normfassung.

HYBA und TSIP verbinden hydraulischen Umlauf mit einer Verdampfungsaufgabe. ZDP behandelt passende Zweiphasen-Rohrwege. Abscheidermodule FLD/HSA/VSA verknüpfen Strömung mit Abscheidewirkung und Flüssigkeitsinventar. ZELL liefert einen thermischen Verlauf. Ein positiver Druckverlustwert beantwortet in diesen Fällen nur einen Teil der jeweiligen Auslegungsfrage.

STOS ist bei schnellen Änderungen einer Flüssigkeitsströmung ein eigener Weg. Die stationäre Rohrrechnung enthält keine zeitaufgelöste Ventilschließung, Wellenreflexion oder Druckminimumprüfung. Der Zusammenhang Δp ≈ ρaΔv ist eine idealisierte Joukowsky-Orientierung mit Wellengeschwindigkeit a; seine Voraussetzungen dürfen nicht aus der stationären Reynolds-Zahl abgeleitet werden. Für tatsächliche Transienten müssen die passenden Eingaben und Grenzen des STOS-Modells geprüft werden.

Kapitel 21Unplausible Ergebnisse gezielt untersuchen

Beginnen Sie bei der ersten unplausiblen Zwischenstufe. Wenn Geschwindigkeit und Reynolds stimmen, ist eine erneute komplette Eingabe aller Daten selten der beste nächste Schritt. Prüfen Sie dann gezielt den Widerstandsansatz und die Summenbildung. Wenn bereits die Stoffwerte nicht zum Zustand passen, muss dieser Fehler vor der hydraulischen Bewertung geklärt werden.

Ein fehlender Tabellendatensatz kann einen Rechenweg beeinflussen. Beispielsweise enthält die RDV-Quelle für eine fehlende Korrekturtabelle eine Meldung und einen Rückfallwert. Eine sichtbare Ergebniszahl macht diese Meldung nicht bedeutungslos. Halten Sie solche Hinweise im Nachweis fest und prüfen Sie den Datenbestand, ohne dokumentierte Warnungen aus einem Bild zu entfernen.

Kapitel 22Speichern, wiederöffnen und fachlich abnehmen

Ein nachvollziehbarer Abschluss besteht aus mehr als einem PDF mit Endzahlen. Speichern Sie das native Projekt beziehungsweise den vom jeweiligen Werkzeug unterstützten Datensatz mit verständlicher Fallkennung. Ordnen Sie dazu die Stoffdatenquelle, Geometriefassung, Betriebsbedingungen und Herstellerkennlinie zu. Ein exportierter Bericht ist eine Momentaufnahme und enthält nicht zwangsläufig alle Verbindungen oder den grafischen Netzplan.

1. Sichern Sie den Normalfall nach abgeschlossener Rechnung und dokumentieren Sie Vorgaben, freie Ergebnisse und Verbindungen.
2. Erstellen Sie einen Änderungsfall mit genau benannter Änderung und eigenem Dateinamen. Vermeiden Sie das Überschreiben der Referenz.
3. Schließen und öffnen Sie eine dafür freigegebene Kopie. Vergleichen Sie nicht nur Endzahlen, sondern auch Medium, Einheiten, Aufgabenrichtung, Geometrie und Verbindungspartner.
4. Führen Sie eine kleine zulässige Änderung aus und stellen Sie sie zurück. Prüfen Sie, ob der ursprüngliche Zustand und seine Ergebnisse wieder erreicht werden.
5. Bei RNET prüfen Sie zusätzlich Knoten, Stränge, Randbedingungen und den Wiederaufbau des Editorzustands. Ein Import alter *.net-Dateien erhält einen eigenen Vergleichsbericht.

Dieser Ablauf ist eine konkrete Abnahmevorlage; ein neuer Speicher-/Wiederöffnungslauf für RDV, NPSH oder RNET ist für diese Ausgabe nicht belegt. Die historische NPSH-Datei ist eine Regressionstestbeschreibung und kein direkt ladbares SOL-Projekt. Auch die beigefügte examples.json ist lesbare Dokumentation, kein Projektarchiv.

Fachlich prüfen Sie abschließend Druckbezüge, Einheiten, Stoffzustand, Regime, Teilverlustsumme, Netzbilanz, Pumpenpunkt und NPSH-Kriterium. Offene Informationen werden mit ihrer Wirkung festgehalten. „Berechnung erfolgreich“ ist ein Softwarestatus; die Einhaltung der Prozess- und Herstelleranforderungen bleibt eine gesonderte Beurteilung. Die eigene Fallfreigabe wird nicht aus den historischen Testmetadaten übernommen.

Kapitel 23Felder und Einheiten nachschlagen

Die Tabelle ordnet 106 konkrete Kennungen zu. Getrennte Kennungen in einer Zeile sind entsprechend der Reihenfolge zu lesen. Die tatsächliche Anzeigeeinheit kann abweichen; die Tabelle nennt die Moduleinheit aus den geprüften Definitionen. Eingabe, Ergebnis oder Verbindungsziel hängt vom gewählten Rechenweg ab. Interne Hilfsfelder und vollständige Spezialeditor-Datensätze werden nicht als normale Eingabefelder ausgegeben.

NPSH

RDV

RNET

Kapitel 2420 häufige Fragen aus der Praxis

Welches Modul brauche ich zuerst?

Wählen Sie nach Aufgabe: RDV für die Wärmeübertrager-Rohrseite, NPSH für die Flüssigkeitspumpenanlage, RNET für das gekoppelte Netz. FDP, DROS, CAV und die anderen Mitglieder behandeln jeweils eigene Modelle.

Ist ein Druckverlust immer die gemessene Druckdifferenz?

Nein. Zwischen Messstellen können Geschwindigkeit und Höhe wechseln. Eine statische Druckdifferenz muss mit der zugehörigen Energiebilanz gelesen werden; irreversible Verluste sind darin ein eigener Anteil.

Warum zeigen zwei Module unterschiedliche Reibungsbeiwerte?

Prüfen Sie zuerst die Konvention. Darcy ist viermal Fanning. NPSH und RDV verwenden im geprüften Quellweg unterschiedliche Definitionen; außerdem enthält RDV thermische Korrekturen.

Darf ich μ in mPa·s direkt in die SI-Reynolds-Gleichung einsetzen?

Nein. Multiplizieren Sie den Zahlenwert mit 0,001, um Pa·s zu erhalten. Verwechseln Sie dynamische Viskosität außerdem nicht mit ν in m²/s.

Warum reicht die Nennweite nicht?

Die Strömungsfläche folgt dem realen Innendurchmesser. Wanddicke, Rohrreihe, Auskleidung und Ablagerung können ihn verändern. Die Herkunft des verwendeten Innendurchmessers gehört in den Fall.

Sind mehr Durchgänge in RDV immer besser?

Mehr Durchgänge verändern parallele Strömungsfläche, Weglänge und Umlenkung. Thermischer Nutzen und hydraulischer Aufwand müssen gemeinsam betrachtet werden. Eine pauschale Optimierungsrichtung gibt es nicht.

Warum braucht RDV Wandstoffwerte?

Der Quellweg berücksichtigt unter anderem das Viskositätsverhältnis und Konvektionseinflüsse. Die Werte gehören zum selben Medium beim Wandzustand, nicht zu einem beliebigen zweiten Stoff.

Was bedeutet der Verschmutzungsfaktor V33?

Im geprüften RDV-Summenweg multipliziert er den Rohrreibungsverlust. Er ist ein hydraulischer Faktor und nicht automatisch identisch mit einem thermischen Foulingwiderstand in m²K/W.

Muss ich V51/V52 nochmals zur RDV-Summe addieren?

Nicht ohne Prüfung. Das sind Stutzen-Unterergebnisse; die Gesamtsumme enthält bereits ihren vorgesehenen Stutzenanteil. Bilanzgrenze und tatsächlichen Summenweg nachvollziehen.

Ist V4 in NPSH absolut?

Im geprüften Modul ist es Behälterüberdruck. Der Quellweg addiert den barometrischen Druck V11. Ein bereits absoluter Wert in V4 führt deshalb zum falschen Druckniveau.

Bedeutet hohes NPSH auch hohe Förderhöhe?

Nein. NPSH beschreibt den Abstand des Saugzustands zum Dampfdruck mit definiertem Bezug. Förderhöhe beschreibt die Pumpenaufgabe. Der historische Fall zeigt hohe Saugreserve bei kleiner Förderhöhe.

Ist NPSHA gleich NPSH3 ausreichend?

Das ist keine pauschale Freigabe. NPSH3 bezieht sich auf 3 % Förderhöhenabfall. Das verlangte Kavitationskriterium und die Reserve müssen für Pumpe und Anwendung festgelegt werden.

Warum liefert das historische Archiv Infinity?

Es gibt den Wirkungsgrad mit 0 % vor. Die Leistungsformel dividiert durch diesen Wert. Ein erwarteter unendlicher Wert und expectSuccess=true machen daraus keine gültige Pumpenauslegung.

Kann ich die 75-%-Leistungszahl als gemessenen Webwert zitieren?

Nein. Sie ist eine ausdrücklich getrennte analytische Änderung der historischen Hydraulikwerte. Ein neuer Moduleintrag, Rechenlauf und Wiederöffnungsbeleg wurden dafür nicht ausgeführt.

Warum verbessert wärmeres Medium NPSH nicht automatisch?

Eine geringere Viskosität kann Verluste senken, gleichzeitig kann der Dampfdruck steigen. Bewerten Sie alle zusammengehörigen Stoffwerte und den tatsächlich maßgebenden Betriebspunkt.

Wo gebe ich in RNET das Netz ein?

Der geprüfte Weg führt über das grafische Sondermenü „Rohrnetz“. Die normale Maske ist kein Ersatz. Ob Editor und Altdateiimport verfügbar sind, hängt vom konkreten Host ab.

Kann RNET klassische WTS-Verbindungen übernehmen?

Der geprüfte Kapitelcode schließt normale Verbindungen aus. Ein fachlicher Zusammenhang ist trotzdem möglich, muss aber über die tatsächlich angebotenen Editor- und Übergabewege umgesetzt und geprüft werden.

Addiere ich Verluste paralleler Stränge?

Die Zweige zwischen denselben Knoten haben kompatible Energiedifferenzen; ihre Ströme teilen sich entsprechend auf. Sie werden nicht wie zwei hintereinanderliegende Widerstände addiert.

Ist der Blenden-Messdruck gleich dem bleibenden Verlust?

Nicht allgemein. Messstellen, Druckrückgewinn und Geometrie sind entscheidend. Verwenden Sie die im jeweiligen DROS-/RO-Weg definierte Größe für die Messung beziehungsweise das Anlagenbudget.

Sind nach diesem Paket alle Einzelmodule vollständig dokumentiert?

Die Paketlandkarte ist vollständig, und RDV/NPSH/RNET sind vertiefte Lehrwege. Eigenständige Vollhandbücher aller Varianten sowie neue Live-, Verbindungs- und Wiederöffnungsnachweise bleiben getrennte Arbeitspakete.

Kapitel 25Begriffe und Übergaben kompakt nachschlagen

Für die Übergabe eines Verlustwertes nennen Sie mindestens Bauteil/Abschnitt, Medium und Zustand, Durchsatz, Druckbezug, enthaltene Einzelanteile, Geometriefassung und Rechenquelle. Für eine Pumpe kommen Kennlinie, Drehzahl, Wirkungsgraddefinition und NPSH-Kriterium hinzu. Für ein Netz kommen Topologie und Randbedingungen hinzu.

Die technische Paketzugehörigkeit und die fachliche Aufgabe können sich überschneiden. WTS und Stoffwertmodule erscheinen deshalb als benachbarte Arbeitswege, ohne dass ihre Mitgliedschaft in der hier vollständig aufgelisteten 24er-Gruppe verändert wird. Eine Erklärung im Paketüberblick ist keine automatische Fertigmeldung eines eigenständigen Modulhandbuchs.

Kapitel 26Quellen, Bildherkunft und geprüfter Umfang

Web-Quellenstand: main13.0 / 1cd12e8b173ba72aa5c95c98a14772b7ee537997. All-Dev-Stand: fix-iteration/v10 / 40606b705b2df95e550ffef5e98ab733ccc66229. Das Quelleninventar enthält die Paketkonfiguration, registrierte Beschreibungen und Prüfsummen der tatsächlich untersuchten RDV-/NPSH-/RNET-Definitionen, Masken und ausgewählten Rechenwege. Der erfasste Arbeitsbaumstatus trennt Commit und lokalen Dateistand.

Die Beispieldaten enthalten eine unveränderte Auswahl aus dem historischen NPSH-Regressionsfall vom 29. April 2026 mit Originalpfad, Datum, SHA-256 und den tatsächlichen archivierten Erwartungen. Der nichtendliche Leistungswert bleibt sichtbar. Hinzu kommt eine ausdrücklich analytische Rohrlehrrechnung. Die JavaScript-Prüfungen rechnen deren Algebra nach; sie führen keine SOL-Plugins aus. Plugin-Build, ein frischer Live-Lauf, umfassende Desktop/Web-Parität und neue Verbindungs-/Wiederöffnungsbelege sind nicht dokumentiert.

Fachliche Primärquellen

• U.S. Department of Energy: Improving Pumping System Performance – Zusammenhang zwischen Anlage, Pumpenkennlinie, Betriebspunkt und Energiebedarf.
• KSB Kreiselpumpenlexikon: NPSH – Anlagengröße, Pumpenanforderung und verschiedene Kavitationskriterien, insbesondere NPSH3. Keine universelle Reserve wird aus diesem Überblick abgeleitet.
• NASA/CR—2007-215006 – Definitionen von Darcy- und Fanning-Reibungsbeiwert. Die Modulzuordnung wird zusätzlich durch die eigenen Quellgleichungen belegt.

Abbildungen und Grenzen

Die Bildherkunft dokumentiert unveränderte Originalbytes. Ein freigegebener historischer WTS-Frame zeigt nur den relevanten Betriebsdatenkontext. Eine vorhandene NPSH-Modulskizze ist als Illustration gekennzeichnet; ihr ursprüngliches Erstellungsdatum und ihr Autor sind nicht verzeichnet. Die neuen Nummerierungen liegen als HTML über den Originalen. Keines der Bilder ist ein neuer RDV-, NPSH- oder RNET-Lauf.

Alle 24 konfigurierten Mitglieder sind eingeordnet. RDV, NPSH und RNET sind die vertieften Lehrwege; eigenständige Vollhandbücher aller Mitglieder und Varianten sind damit nicht abgeschlossen. Das Manifest nennt den veröffentlichten Umfang. Texte, Bilder, Suche, Druck und Sprachübernahme stehen lokal zur Verfügung; nur weiterführende Internetquellen benötigen eine Verbindung.
