Aufgabenstellung und Berechnungsziel
FLEN ist ein Hilfsmodul der LV-Berechnungsumgebung aus der Familie der allgemeinen Module. Es wird nicht als eigenständige Berechnung mit eigener Eingabemaske geführt, sondern arbeitet im Verbund mit anderen Modulen, denen es Zwischenergebnisse zuliefert.
Solche Hintergrundmodule sind in modular aufgebauten Berechnungssystemen üblich: Sie kapseln Teilrechnungen, die von mehreren Hauptmodulen gemeinsam genutzt werden, und halten damit die eigentlichen Auslegungsmodule schlank. Die Dokumentation der Ergebnisse erfolgt in dem Hauptmodul, das FLEN aufruft.
So läuft die Berechnung ab
- Aufruf durch ein Hauptmodul: FLEN wird von einem übergeordneten Berechnungsmodul im Hintergrund angesteuert und erhält von diesem die benötigten Eingangsdaten.
- Teilberechnung durchführen: Das Modul führt seine Teilrechnung mit den übergebenen Daten durch; eine separate Eingabe durch den Anwender ist nicht vorgesehen.
- Ergebnisübergabe: Die Ergebnisse werden an das aufrufende Modul zurückgegeben und dort in die Gesamtberechnung und die Dokumentation übernommen.
Eingabegrößen
| Größe | Symbol | Einheit |
|---|---|---|
| Lastfall | case | – |
| Berechnungstemperatur | t | °C |
| Berechnungsdruck | P | MPa |
| Werkstoff | end | – |
| Wanddickenunterschreitung | δe | mm |
| Korrosionszuschlag | c | mm |
| Wanddickenverlust bei Umformung | δm | mm |
| Summe der Zuschläge | ∑(δ) | mm |
| Berechnungsnennspannung (Betrieb, Sonderfall) | f | MPa |
| Prüfkennwert | Ktest | MPa |
| Sicherheitsbeiwert (Prüfung) | Stest | – |
| Kennwert Betrieb | K | MPa |
| Sicherheitsbeiwert (Betrieb) | S | – |
| Verstärkungsfläche | A | mm² |
| Kleineres Breitenmaß des unrunden Bodens | a' | mm |
| Größeres Breitenmaß des unrunden Bodens | b' | mm |
| Formfaktor | C1 | – |
| Formfaktor C2 aus 10.4-5 | (0 ... 1) C2 | – |
| Formfaktor C3 je nach Ausführung | C3 | – |
| Beiwert C4 aus Bild 10.7-4 bei innenliegender Dichtung | C4 | – |
| Abstand zwischen Dichtungs- und Lochkreisdurchm. | c | mm |
| Äquivalenter Durchmesser eines Bodens mit Ansatz | Deq | mm |
| Durchmesser der ebenen Bodenfläche | DF | mm |
| Innendurchmesser | Di | mm |
Berechnungsoptionen
Typ

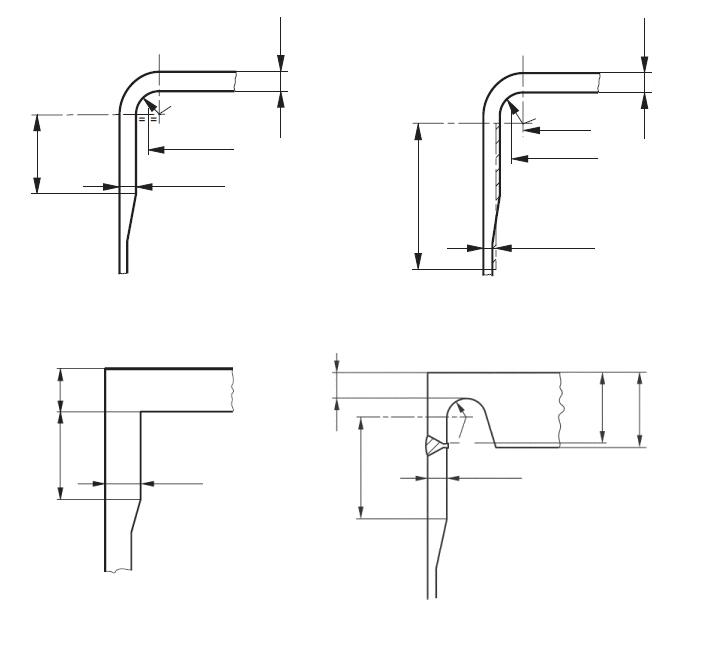

Runde Böden mit Ansatz konstanter Dicke nach Bild 10.4-1a) · Runde Böden mit Ansatz abnehmender Dicke nach Bild 10.4-1b) · Kehlnahtverschweißte runde ebene Böden nach Bild 10.4-2 · Runde ebene Böden mit Entlastungsnut nach Bild 10.4-3
Typ der Dichtung

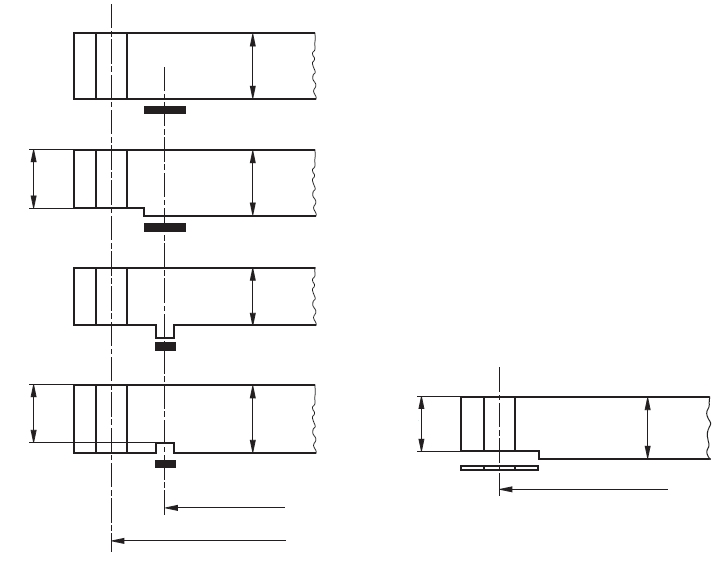

Flachboden mit innenliegender Dichtung nach Bild 10.5-1 · Flachboden mit durchgehender Dichtung nach Bild 10.5-2
Typ des Flachbodenanschlusses
Zylinder mit angeschweißtem Flachboden · Zylinder mit angeschraubtem Flachboden
Art der Öffnung

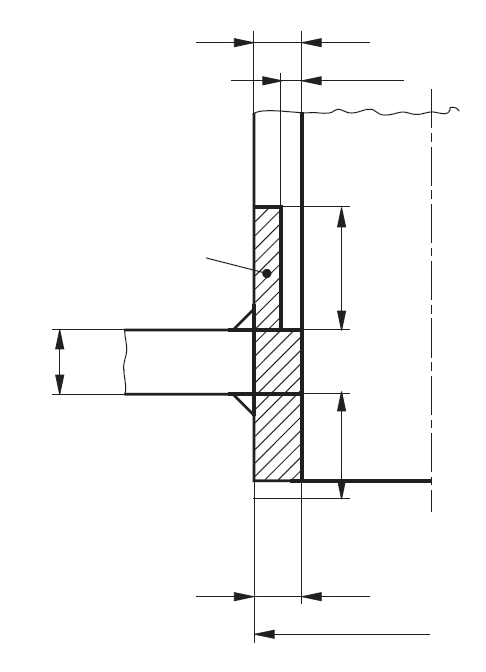

Öffnung ohne Stutzen · Öffnung mit aufgesetztem Stutzen nach Bild 10.6-3 · Öffnung mit eingesetztem Stutzen nach Bild 10.6-4
Typ des Bodens
Verschweißter Boden · Verschraubter rechteckiger Boden mit durchgehender Dichtung · Verschraubter elliptischer oder länglicher Boden mit durchgehender Dichtung · Verschraubter Boden mit innenliegender Dichtung · Ringförmiger verschweißter oder verschraubter Boden
Mit Ansatz?
Nein · Ja
Häufige Fragen
Warum hat das Modul keine eigene Eingabemaske?
FLEN ist als internes Rechenmodul konzipiert. Es bezieht alle Eingangsgrößen vom aufrufenden Hauptmodul und gibt seine Ergebnisse dorthin zurück; eine direkte Bedienung durch den Anwender ist nicht erforderlich.
Wo finde ich die Ergebnisse dieser Teilberechnung?
In der Dokumentation des Hauptmoduls, das FLEN verwendet. Dort werden die zugelieferten Zwischenwerte im Kontext der Gesamtberechnung ausgewiesen.
