Aufgabenstellung und Berechnungsziel
Das Modul WA11 berechnet nach Abschnitt 11 der DIN EN 12952-3 die erforderliche Wanddicke von Rohren und Rohrbögen in Wasserrohrkesseln — also von Verdampfer-, Überhitzer- und Economiser-Rohren sowie Verbindungsleitungen innerhalb des Kessels. Grundlage ist die Mittelwertformel für dünnwandige Rohre unter Innendruck; für Rohrbögen wird zusätzlich die druckbedingte Ungleichverteilung der Beanspruchung zwischen Bogenaußenseite (Extrados) und Bogeninnenseite (Intrados) sowie die biegebedingte Wanddickenänderung berücksichtigt.
In der Praxis ist diese Rechnung Alltag bei der Auslegung und Nachrechnung von Kesselheizflächen: Wer die Rohrwanddicke nach EN 12952-3 berechnen will, benötigt Werkstoff, Festigkeitskennwert bei Berechnungstemperatur, Sicherheitsbeiwert und daraus die zulässige Spannung; hinzu kommen der Zuschlag für die Wanddickenunterschreitung des Rohres (Walztoleranz) und der Korrosions- bzw. Abnutzungszuschlag. Bei hohen Rohrwandtemperaturen im Überhitzerbereich wird die Zeitstandfestigkeit zum maßgebenden Kennwert.
Da Kesselrohre in großen Stückzahlen verbaut werden, wirkt sich jede Wanddickenoptimierung unmittelbar auf Gewicht, Kosten und Wärmeübergang aus — eine normgenaue Berechnung lohnt sich hier doppelt.
Regelwerk und Berechnungsbasis: DIN EN 12952-3: 2023-01
So läuft die Berechnung ab
- Werkstoff und zulässige Spannung bestimmen: Aus Werkstoff und Berechnungstemperatur wird der Festigkeitskennwert ermittelt (Warmstreckgrenze bzw. im Kriechbereich die Zeitstandfestigkeit) und durch den Sicherheitsbeiwert der Norm geteilt; das Ergebnis ist die zulässige Spannung f.
- Wanddicke des geraden Rohres berechnen: Mit Berechnungsdruck, Rohraußendurchmesser und zulässiger Spannung liefert die Mittelwertformel des Abschnitts 11 die erforderliche Wanddicke des geraden Rohres; für nahtlose Rohre entfällt eine Schweißnahtabminderung.

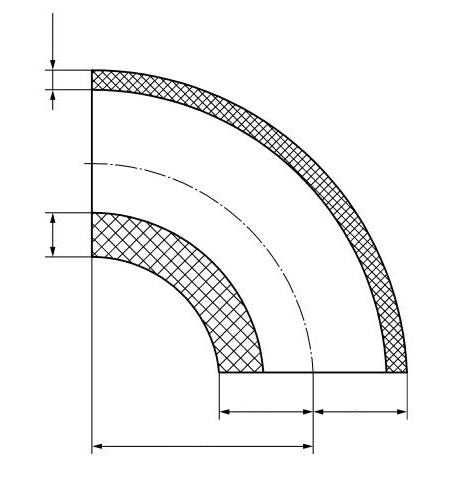

- Rohrbogen nachweisen: Für Bögen wird die Wanddicke an Intrados und Extrados gesondert nachgewiesen: Am Bogeninneren ist die Umfangsspannung erhöht, gleichzeitig staucht das Biegen die Wand dort auf; am Bogenäußeren wird die Wand ausgedünnt. Die Norm liefert hierfür radiusabhängige Beiwerte.
- Zuschläge addieren: Zur rechnerischen Wanddicke kommen der Zuschlag für die zulässige Wanddickenunterschreitung nach Rohrnorm (z. B. prozentuale Walztoleranz) und der Korrosions-/Abnutzungszuschlag; daraus ergibt sich die Mindestbestellwanddicke.
- Nennwanddicke wählen und dokumentieren: Aus der Mindestwanddicke wird die nächstliegende lieferbare Normwanddicke gewählt; die Ausnutzung wird für alle Lastfälle einschließlich Prüfdruck dokumentiert.
Eingabegrößen
| Größe | Symbol | Einheit |
|---|---|---|
| Temperatur | TZ | – |
| Berechnungsdruck | pc | – |
| Werkstoff | – | – |
| Festigkeitskennwert | k | – |
| Sicherheitsbeiwert | s | – |
| Zulässige Spannung | f | – |
| Zuschlag zur Berücksichtigung der Wanddickenunterschreitung Zylinderschale | c1 | – |
| Korrosions- und Abnutzungszuschlag | c2 | – |
| Bestellte Wanddicke | e | – |
| Erforderliche Wanddicke gerades Rohr mit Zuschlägen | et | – |
| Äußerer Durchmesser ohne Zuschläge | do | – |
| Innerer Durchmesser ohne Zuschläge | di | – |
| Verschwächungsbeiwert | v | – |
| Erforderliche Wanddicke Rohr ohne Zuschläge | ect | – |
| Variable 22 | – | – |
| Mindestwanddicke | e-c1 | – |
| Vorhandene Dicke des Rohres an der Stumpfschweißverbindung | eW | – |
| Erforderliche Mindestwanddicke des Rohres an der Stumpfschweißverbindung | eWt | – |
| Axialkraft auf die Stumpfschweiß-Rundnaht aufgrund von Kräften, die zusätzlich zum Druck wirken | Q | – |
| Schweißnahtfaktor 1,0 für 100 % ZfP und 0,85 für 10 % ZfP | vZfP | – |
| Variable 29 | – | – |
| Erforderliche Wanddicke von Rohrbiegungen und Rohrbögen Innenseite mit Zuschlägen | eti' | – |
| Erforderliche Wanddicke von Rohrbiegungen und Rohrbögen Außenseite mit Zuschlägen | eto' | – |
| Erforderliche Wanddicke von Rohrbiegungen und Rohrbögen Innenseite ohne Zuschlägen | eti | – |
Gelöstes Beispiel
Für ein nahtloses, gerades Überhitzerrohr eines Wasserrohrkessels ist die erforderliche Wanddicke nach DIN EN 12952-3, Abschnitt 11, zu bestimmen. Die zulässige Spannung f ist aus Festigkeitskennwert und Sicherheitsbeiwert bereits gebildet.
Gegebene Werte
| Berechnungsdruck pc | 8,0 MPa (80 bar) |
| Rohraußendurchmesser do | 38 mm |
| Zulässige Spannung f | 123 N/mm² |
| Ausführung | nahtlos, gerades Rohr (v = 1) |
| Zuschlag Wanddickenunterschreitung c1 | 0,4 mm |
| Korrosions-/Abnutzungszuschlag c2 | 1,0 mm |
Lösungsweg
Rechnerische Wanddicke des geraden Rohres
Mit der Mittelwertformel für Rohre unter Innendruck (auf den Außendurchmesser bezogen):
ect = pc · do / (2 · f · v + pc)
ect = 8,0 · 38 / (2 · 123 · 1 + 8,0) = 304 / 254 = 1,20 mm
Mindestwanddicke mit Zuschlägen
emin = ect + c1 + c2 = 1,20 + 0,4 + 1,0 = 2,60 mm
Gewählt wird die nächstliegende Normwanddicke 2,9 mm (Rohr 38 × 2,9).
Ergebnis
| Rechnerische Wanddicke ect | 1,20 mm |
| Mindestwanddicke inkl. Zuschläge | 2,60 mm |
| Gewählte Wanddicke | 2,9 mm |
Alle Werte sind beispielhaft. Maßgeblich sind das jeweils gültige Regelwerk und die projektspezifischen Randbedingungen.
Häufige Fragen
Warum ist beim Rohrbogen die Bogeninnenseite maßgebend, obwohl dort die Wand beim Biegen dicker wird?
Am Intrados ist die druckbedingte Umfangsspannung nach der Toruslösung höher als am geraden Rohr, weil auf kleinerem Umfang die gleiche Kraft übertragen werden muss. Die Aufstauchung beim Biegen kompensiert das teilweise, aber nicht zwingend vollständig — insbesondere bei engen Biegeradien. Deshalb verlangt die Norm den Nachweis an Intrados und Extrados getrennt: außen dünnt das Biegen die Wand aus (typisch maßgebend bei der Fertigungskontrolle), innen ist die rechnerisch erforderliche Wanddicke am größten.
Wann rechne ich mit der Zeitstandfestigkeit?
Sobald die Berechnungswandtemperatur des Rohres im Kriechbereich liegt — bei unlegierten und niedriglegierten Kesselstählen grob ab 400–480 °C, bei martensitischen 9-%-Chromstählen entsprechend höher. Maßgebend ist dann die auf die Auslegungslebensdauer (z. B. 200 000 h) bezogene Zeitstandfestigkeit mit dem zugehörigen Sicherheitsbeiwert. Bei Überhitzerrohren ist außerdem die Wandtemperatur, nicht die Dampftemperatur anzusetzen — sie liegt durch den Wärmestrom deutlich darüber.
Was ist der Unterschied zwischen dem Zuschlag für Wanddickenunterschreitung und dem Korrosionszuschlag?
Die Wanddickenunterschreitung deckt die zulässige Minustoleranz der Rohrherstellung ab (bei warmgewalzten Rohren oft prozentual, z. B. 12,5 %) — sie stellt sicher, dass auch das dünnste gelieferte Rohr die rechnerische Wanddicke erreicht. Der Korrosions-/Abnutzungszuschlag deckt den Materialverlust während der Betriebszeit ab (rauchgasseitige Korrosion, Erosion). Beide Zuschläge sind additiv und dürfen nicht gegeneinander verrechnet werden.
Gilt Abschnitt 11 auch für Fallrohre und unbeheizte Verbindungsleitungen?
Ja, die Formeln gelten für beheizte und unbeheizte Rohre des Kessels; der Unterschied liegt in der anzusetzenden Berechnungstemperatur und ggf. im Zuschlagskonzept. Für Rohrleitungen außerhalb des Kessel-Geltungsbereichs (Dampfleitungen zur Turbine) ist dagegen die EN 13480-3 anzuwenden.
