Aufgabenstellung und Berechnungsziel
Beim Transport und bei der Montage von Druckbehältern werden erhebliche Lasten über Aufhängeösen (Hebeösen) direkt in den Behältermantel eingeleitet. Dieses Modul berechnet Hebeösen an Druckbehältern nach DIN EN 13445-3, Abschnitt 16.7 – in longitudinaler Anordnung oder in Umfangsrichtung, jeweils mit oder ohne Verstärkungsblech. Der Festigkeitsnachweis für die Lasche selbst und für die Schweißnaht erfolgt ergänzend nach dem Richtlinienkatalog Festigkeit (RKF), Blatt BR A 62.
Der kritische Punkt ist selten die Öse: Maßgebend sind meist die lokalen Membran- und Biegespannungen, die die exzentrisch angreifende Hebelast in der dünnwandigen Behälterschale erzeugt. Die Norm begrenzt diese örtlichen Beanspruchungen in Abhängigkeit von Schalengeometrie, Lastrichtung und Anordnung der Öse; ein Verstärkungsblech vergrößert die Lasteinleitungsfläche und senkt die Schalenbeanspruchung.
Gebraucht wird der Nachweis bei jeder Behälterkonstruktion, die werksmontiert gehoben, gedreht oder aufgerichtet wird – vom Kleinapparat bis zur Kolonne. Wer Hebeösen nach EN 13445 berechnen will, weist mit diesem Modul Schale, Verstärkungsblech, Lasche und Schweißnaht in einem Durchgang nach.
Regelwerk und Berechnungsbasis: DIN EN 13445-3/16.7: 2018-12
So läuft die Berechnung ab
- Bauform und Anordnung wählen: Festgelegt werden die Ausrichtung der Öse (längs zur Behälterachse oder in Umfangsrichtung), die Laschengeometrie und ob ein Verstärkungsblech vorgesehen ist. Für das Verstärkungsblech werden Breite, Länge, Dicke und Werkstoff erfasst.
- Lasten aus dem Hebevorgang bestimmen: Angesetzt wird die auf die Öse entfallende Hebelast einschließlich Lastrichtung (Seilwinkel) und dynamischer Erhöhung beim Anheben. Bei mehrsträngigem Anschlagen ist die ungünstigste Lastverteilung auf die einzelnen Ösen zu berücksichtigen; die Nachweise werden für die Kennwerte und Sicherheiten von Prüf- und Betriebszustand getrennt geführt.
- Lokale Schalenbeanspruchung nachweisen: Aus Hebelast und Hebelarm ergeben sich Kraft und Moment an der Anschweißstelle. Das Modul ermittelt die lokalen Spannungen im Behältermantel nach den Regeln für örtliche Lasteinleitungen des Abschnitts 16 und vergleicht sie mit der zulässigen Spannung – mit Verstärkungsblech unter Ansatz der vergrößerten wirksamen Fläche.
- Lasche und Schweißnaht nach RKF nachweisen: Der Festigkeitsnachweis der Lasche (Querschnitt am Ösenauge, Lochleibung) und der Anschlussnaht erfolgt nach RKF BR A 62. Damit sind neben der Schale auch das Anschlagmittel-Interface und die Verbindung vollständig abgedeckt.
- Ergebnis bewerten und Konstruktion anpassen: Das Modul weist die Ausnutzungsgrade aller Nachweisstellen aus. Bei Überschreitung kann ein Verstärkungsblech ergänzt oder vergrößert, die Öse versetzt oder die Anschlagkonfiguration (Seilwinkel, Traversen) geändert und der Nachweis unmittelbar wiederholt werden.
Eingabegrößen
| Größe | Symbol | Einheit |
|---|---|---|
| Berechnungstemperatur | Temp | °C |
| Werkstoff der Schale | Schale | - |
| Werkstoff der Lasche | Hebeöse | - |
| Exzentrizität des Lastangriffes | a1 | mm |
| Abstand Lastangriff - Schale | a2 | mm |
| Höhe der Lasche | h | mm |
| Dicke der Lasche | sl | mm |
| Länge der Lasche | b1 | mm |
| Winkel zwischen der resultierenden Hebekraft und der Normalen zur Schale | β | ° |
| Walzzuschlag für Schalenblech | c1S | mm |
| Korrosionszuschlag für Schalenblech | c2S | mm |
| Nennwanddicke der Schale | en | mm |
| Außendurchmesser der Schale | De | mm |
| Gesamte Gewichtskraft des Behälters | W | N |
| Lokale Kraft an der Schale | FR | N |
| Berechnungsdruck | P | MPa(p) |
| Zulässige Spannung | f | N/mm² |
| Beiwert | K2 | - |
| Zulässige lokale Kraft an der Schale | FR = ≤ FR,max = | N |
| Kennwert Prüfung Betrieb | KL' KL | N/mm² |
| Sicherheit Prüfung Betrieb | SL' SL | - |
| Berechnungsoption | (Betrieb/Prüfung) | – |
| Bauform Mantel | Bauform | - |
| _Bedingung | FR = ≤ FR,max = | - |
Berechnungsergebnisse
| Größe | Symbol | Einheit |
|---|---|---|
| Berechnungstemperatur | Temp | °C |
| Werkstoff der Schale | Schale | - |
| Werkstoff der Verstärkung | Verstärkung | - |
| Werkstoff der Lasche | Hebeöse | - |
| Exzentrizität des Lastangriffes | a1 | mm |
| Abstand Lastangriff - Schale | a2 | mm |
| Höhe der Lasche | h | mm |
| Dicke der Lasche | sl | mm |
| Länge der Lasche | b1 | mm |
| Breite des Verstärkungsbleches | b2 | mm |
| Länge des Verstärkungsbleches | b3 | mm |
| Winkel zwischen der resultierenden Hebekraft und der Normalen zur Schale | β | ° |
| Walzzuschlag für Schalenblech | c1S | mm |
| Korrosionszuschlag für Schalenblech | c2S | mm |
| Nennwanddicke der Schale | en | mm |
| Dicke des Verstärkungsbleches | e2 | mm |
| Berechnungswanddicke der Schale | ea | mm |
| Außendurchmesser der Schale | De | mm |
| Äquivalenter Durchmesser | Deq | mm |
| Gesamte Gewichtskraft des Behälters | W | N |
| Gültigkeitsbereich (en/Deq) | 0.001 ≤ en/Deq = ≤ 0.05 | - |
| Lokale Kraft an der Schale | FR | N |
| Beiwert | λ1 | - |
| Lokale Membran/Biegespannung | ν1 | - |
Berechnungsoptionen
Berechnungsoption
Betrieb · Prüfung
Bauform Mantel
Zylinder · Kugel
Bauform

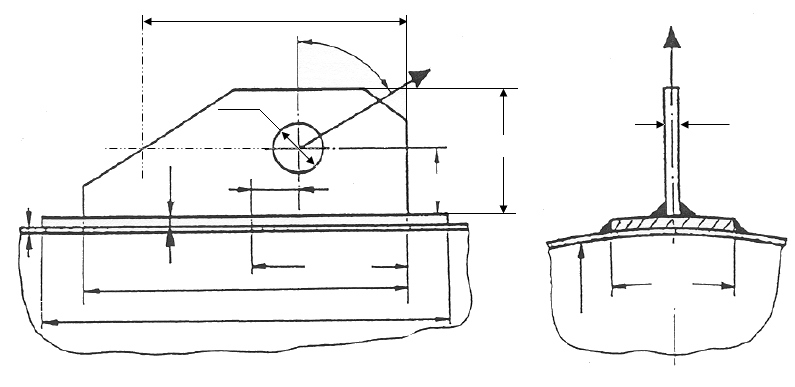

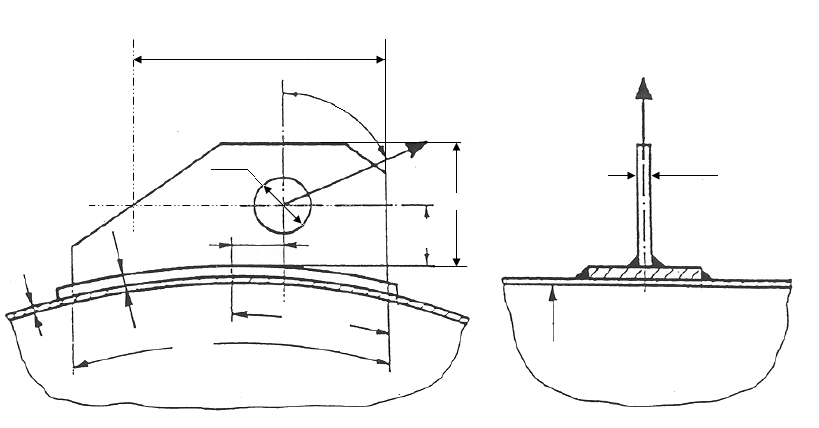

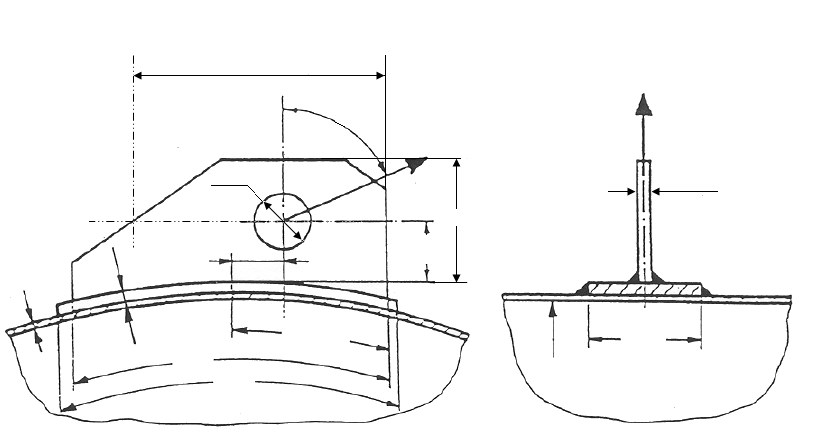

Hebeösen in longitudinaler Anordnung mit Verstärkungsblech · Hebeösen in longitudinaler Anordnung ohne Verstärkungsblech · Hebeösen in Umfangsrichtung mit Verstärkungsblech · Hebeösen in Umfangsrichtung ohne Verstärkungsblech
Häufige Fragen
Wann ist ein Verstärkungsblech unter der Hebeöse erforderlich?
Immer dann, wenn die lokalen Spannungen in der Behälterwand die zulässigen Werte überschreiten – typisch bei dünnwandigen Mänteln, großen Hebelasten oder ungünstigen Seilwinkeln mit hoher Momentenbeanspruchung. Das Blech verteilt die Last auf eine größere Schalenfläche. Zu beachten: Es muss vollflächig anliegen, sein Werkstoff muss zum Mantel passen, und es verändert die Lage der maßgebenden Nachweisschnitte an seinem Rand.
Welche Lastannahmen sind für den Hebevorgang anzusetzen?
Neben dem Eigengewicht des transportfertigen Apparats (mit Einbauten, gegebenenfalls Isolierung und Anbauteilen) ist eine dynamische Erhöhung für das Anheben und Umsetzen zu berücksichtigen. Beim Aufrichten einer Kolonne ändern sich Lastrichtung und Lastaufteilung kontinuierlich – maßgebend ist die ungünstigste Zwischenlage. Schräge Seilzüge erzeugen zusätzliche Querkräfte und Momente an der Öse und dürfen nicht vernachlässigt werden.
Warum wird die Lasche nach RKF und nicht nach EN 13445 nachgewiesen?
Die EN 13445-3 regelt in Abschnitt 16 die Beanspruchung der Behälterschale durch örtliche Lasten, enthält aber keine vollständigen Nachweisregeln für das Anschlagelement selbst (Augenstab, Lochleibung, Schweißnaht unter kombinierter Beanspruchung). Der Richtlinienkatalog Festigkeit BR A 62 schließt diese Lücke mit erprobten Nachweisformeln für Lasche und Naht – die Kombination beider Regelwerke deckt den Lastpfad vollständig ab.
Longitudinale oder umfangsgerichtete Anordnung – was ist günstiger?
Das hängt von der Lastrichtung im Hebezustand ab. Die Schale reagiert auf Momente um die Umfangsrichtung anders als auf Momente um die Längsachse; eine Öse, deren Hauptlast in der steiferen Schalenrichtung wirkt, erzeugt geringere lokale Biegespannungen. Bei liegend transportierten und stehend montierten Apparaten müssen beide Belastungssituationen – Anheben aus der Horizontalen und Hängen in der Vertikalen – geprüft werden.
