Aufgabenstellung und Berechnungsziel
Das Modul AP09 berechnet doppelwandige Behälter (Jacketed Vessels) nach ASME BPVC Section VIII, Division 1, Mandatory Appendix 9 – mit Schwerpunkt auf dem Verschlusselement (Closure) zwischen Mantel des Innenbehälters und Doppelmantel. Appendix 9 klassifiziert die Doppelmantel-Bauarten (Typ 1 bis 5, vom durchgehenden Vollmantel bis zum Halbrohrschlangen-ähnlichen Teilmantel) und gibt für die zulässigen Verschlusskonstruktionen – Torusabschluss, konischer Übergang, eingeschweißter Abschlussring – Bemessungsregeln und Schweißnahtdetails vor.
Eingangsgrößen sind die Geometrie von Innenbehälter und Doppelmantel: Außenradius und Wanddicke des Innenbehälters, Innenradius und Wanddicke des Mantels, daraus der Ringspalt (Jacket Space) sowie beim Torusabschluss der Eckradius. Das Modul liefert die erforderliche Mindestdicke des Verschlusselements und der Doppelmantelwand sowie die erforderlichen Schweißnahtmaße nach den Detailfiguren des Appendix 9.
Gebraucht wird diese Berechnung im Apparatebau bei allen beheizten oder gekühlten Behältern mit Heiz-/Kühlmantel – Rührwerksbehälter, Reaktoren, Lagertanks mit Temperierung. Kritisch ist dabei fast immer der Abschluss des Ringraums, weil dort Mantel- und Behälterwand mit unterschiedlichen Radien und Drücken zusammengeführt werden.
Regelwerk und Berechnungsbasis: ASME BPVC VIII-1 Mandatory Appendix 9 2019 Edition
So läuft die Berechnung ab
- Doppelmantel-Typ und Verschlussform festlegen: Zunächst wird die Bauart nach Appendix 9 gewählt: Umfang des Doppelmantels (Voll- oder Teilmantel, Typ 1–5) und Verschlussform des Ringraums (z. B. Torusabschluss, konischer Abschluss, angeschweißter Abschlussring). Die Verschlussform bestimmt die anzuwendenden Bemessungsformeln und zulässigen Schweißdetails aus den Figuren des Appendix.
- Geometrie des Ringraums erfassen: Aus Außenradius bzw. -durchmesser des Innenbehälters und Innenradius des Doppelmantels ergibt sich der Ringspalt j (Jacket Space). Dazu kommen die Nennwanddicken von Innenbehälterwand und Doppelmantelwand sowie beim Torusabschluss der Eckradius.
- Wanddicken der druckführenden Teile prüfen: Die Doppelmantelwand wird für den Manteldruck nach den Regeln von UG-27 nachgewiesen; der Innenbehälter ist zusätzlich für den außenwirkenden Manteldruck (Außendruckfall nach UG-28) zu prüfen, falls er nicht gleichzeitig innen unter höherem Druck steht.
- Verschlusselement bemessen: Für die gewählte Verschlussform liefert Appendix 9 die Formel für die erforderliche Mindestdicke des Verschlusselements in Abhängigkeit von Manteldruck, Ringspalt und zulässiger Spannung. Ist die Wanddicke von Doppelmantel und Verschluss identisch ausgeführt, vereinfacht sich die Konstruktion entsprechend.

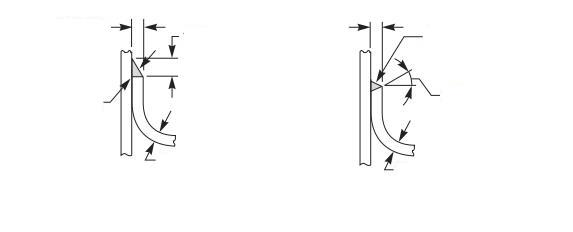

- Schweißnahtmaße festlegen: Abschließend werden die erforderlichen Schweißnahtdicken der Anschlussnähte zwischen Verschluss, Mantel und Behälterwand nach den zulässigen Details des Appendix 9 bestimmt. Die Nahtmaße hängen von der Verschlussform und den angeschlossenen Wanddicken ab und sind konstruktiv einzuhalten.
Eingabegrößen
| Größe | Symbol | Einheit |
|---|---|---|
| Internal design pressure in jacket chamber P | P | MPa(p) |
| Design temperature T | T | °C |
| Outside radius of inner vessel Rs | Rs | mm |
| Outside diameter of inner vessel Ds | Ds | mm |
| Inside radius of jacket Rj | Rj | mm |
| Choose: Type of Jacket Closure | Closure | – |
| Choose: Type of Jacket Vessel | Vessel | – |
| Nominal thickness of inner vessel wall ts N | tsN | mm |
| Nominal thickness of outer jacket wall tj N | tjN | mm |
| Nominal thickness of closure member tc N | tcN | mm |
| Corner radius of torus closures r | r | mm |
| Question: Wall thickness of outer jacket wall and closure member identical | identical | – |
| Material number of the inner vessel wall | wall | – |
| Nominal design strength vessel wall K | K | N/mm² |
| Safety factor vessel wall SF | SF | - |
| Maximum allowable stress value vessel wall S | S | N/mm² |
| Minus tolerance vessel wall c1 | c1 | mm |
| Corrosion allowance vessel wall c2 | c2 | mm |
| Weld dimension Y | Y | mm |
| Material number of the closure | closure | – |
| Nominal design strength outer jacket wall K | K | N/mm² |
| Safety factor outer jacket wall SF | SF | - |
| Maximum allowable stress value outer jacket wall S | S | N/mm² |
| Minus tolerance outer jacket wall c1 | c1 | mm |
Berechnungsoptionen
Choose: Type of Jacket Closure
(a) · (b-1) · (b-2) · (b-3) · (c) · (f-1) · (f-2) · (d-1) · (d-2) · (e-1) · (e-2)
Choose: Type of Jacket Vessel
Type 1 · Type 2 · Type-3 · Type 4 · Type-5
Screw dimension DN Bolt
NonMetricThread · M6 x 1 · M8 x 1.25 · M10 x 1.5 · M12 x 1.75 · M14 x 2 · M16 x 2 · M18 x 2.5 · M20 x 2.5 · M22 x 2.5 · M24x 3 · M27 x 3
Häufige Fragen
Welche Drücke müssen bei einem Doppelmantelbehälter kombiniert betrachtet werden?
Maßgebend sind alle realistisch möglichen Kombinationen: Manteldruck bei drucklosem Innenbehälter (Außendruck auf die Innenwand – oft der kritische Fall), Innendruck bei drucklosem Mantel und beide Drücke gleichzeitig. Auch Sonderzustände wie Vakuum im Innenbehälter bei vollem Heizdampfdruck im Mantel oder der Drucktest nur einer Seite sind zu prüfen. Eine Gutschrift des Gegendrucks ist nur zulässig, wenn er in jedem Betriebszustand sicher ansteht.
Warum ist der Ringspalt j eine so wichtige Bemessungsgröße?
Der Verschluss überbrückt den Ringspalt zwischen Innenbehälter und Mantel und wird durch den Manteldruck auf dieser freien Breite biegebeansprucht. Die erforderliche Verschlussdicke wächst mit dem Ringspalt. Ein kleiner, fertigungstechnisch noch beherrschbarer Spalt hält Verschluss und Schweißnähte schlank – ein unnötig großer Spalt treibt die Dicken und erschwert zudem die Strömungsführung des Heizmediums.
Wofür ist der Eckradius beim Torusabschluss vorgeschrieben?
Der torusförmige Abschluss wirkt wie eine halbe Krempe: Der Eckradius begrenzt die Biegespannungen im Übergang und ermöglicht eine kerbarme, durchschweißbare Verbindung. Appendix 9 gibt Mindestwerte für den Eckradius in Abhängigkeit vom Ringspalt vor; zu kleine Radien erzeugen hohe lokale Spannungen und sind unzulässig.
Deckt Appendix 9 auch Halbrohrschlangen (half-pipe jackets) ab?
Nein – aufgeschweißte Halbrohrschlangen werden in ASME VIII-1 durch den eigenen Appendix EE (nonmandatory) bzw. die Regeln zu Jacketed Vessels ergänzende Literatur behandelt. Appendix 9 gilt für konventionelle Doppelmäntel mit durchgehendem Ringraum. Die Wahl des richtigen Regelwerks entscheidet über Formeln und zulässige Schweißdetails.
