Aufgabenstellung und Berechnungsziel
Das Modul A416 dient der Flanschberechnung nach ASME BPVC Section VIII, Division 2, Abschnitt 4.16 (Edition 2025). Berechnet werden durchgesteckte Vollflansche (integral), Losflansche mit und ohne Bund sowie Bauformen ohne kegeligen Ansatz – also die klassischen Schweißhals-, Vorschweiß- und Lapped-Joint-Konfigurationen einer verschraubten Flanschverbindung mit innenliegender Dichtung.
Grundlage ist die Taylor-Forge-Methode in der Division-2-Fassung: Aus Dichtungsdurchmesser, Dichtungsbreite und effektiver Dichtungsbreite nach Tabelle 4-16.3 sowie Dichtungsfaktor m und Mindestpressung y nach Tabelle 4-16.1 werden die Schraubenkräfte für Betriebs- und Einbauzustand bestimmt. Anschließend werden die Ring-, Radial- und Tangentialspannungen des Flanschblatts sowie die Längsspannung im Ansatz gegen die zulässigen Werte der Division 2 nachgewiesen. Für den Einbauzustand kann alternativ auf die maximale Schraubenkraft ausgelegt werden – die konservative Annahme, dass die Montage die volle Tragfähigkeit der Schrauben ausnutzt.
Gebraucht wird die Berechnung bei jedem Sonderflansch im Apparatebau, der nicht als genormter Rohrleitungsflansch (z. B. ASME B16.5) mit Druck-Temperatur-Ratings abgedeckt ist: Behälterhauptflansche, Rohrbodenverschraubungen, Mannlochverschlüsse. Als Ergebnis liefert das Modul zusätzlich den maximal zulässigen Betriebsdruck (MAWP) der Verbindung.
Regelwerk und Berechnungsbasis: ASME BPVC VIII-2, A416 2025
So läuft die Berechnung ab
- Bauform und Geometrie festlegen: Zunächst werden Bauform (Vollflansch, Losflansch mit/ohne Bund, mit/ohne kegeligen Ansatz), Flanschabmessungen, Lochkreis und Schraubendaten definiert. Die Bauform entscheidet, ob Flanschblatt und Ansatz gemeinsam (integral) oder getrennt (loose) tragen.
- Dichtungskennwerte bestimmen: Aus Dichtungsdurchmesser und Dichtungsbreite wird die effektive Dichtungsbreite b nach Tabelle 4-16.3 abgeleitet; Dichtungsfaktor m und Mindestpressung y kommen aus Tabelle 4-16.1. Daraus ergibt sich der Wirkdurchmesser G, an dem die Dichtungsreaktion angreift.
- Schraubenkräfte für beide Zustände berechnen: Für den Betriebszustand setzt sich die erforderliche Schraubenkraft aus der hydrostatischen Endkraft und der Restdichtkraft (Funktion von m) zusammen; für den Einbauzustand ist die Setzkraft aus der Mindestpressung y maßgebend. Die erforderliche Schraubenquerschnittsfläche wird mit der vorhandenen verglichen; optional wird der Einbauzustand auf die maximale Schraubenkraft ausgelegt.

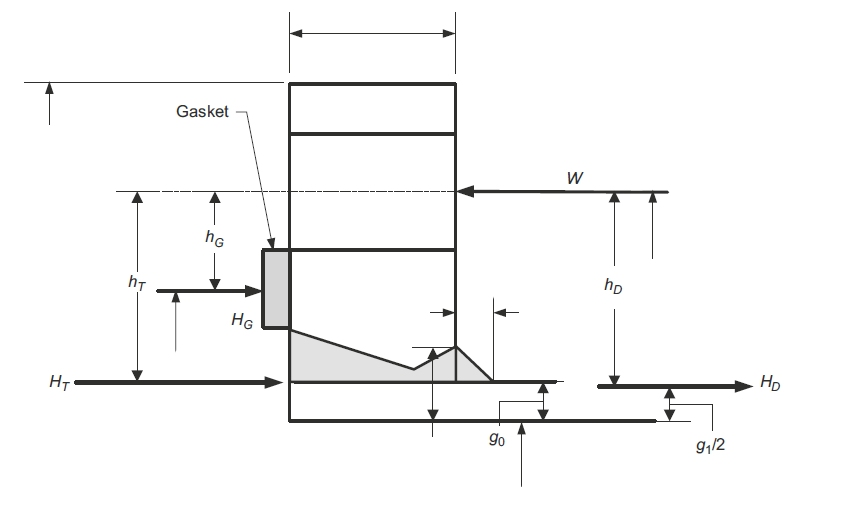

- Momente und Hebelarme auswerten: Die Teilkräfte (hydrostatische Kraft innen, Ringflächenkraft, Dichtungskraft) wirken über ihre Hebelarme zum Lochkreis und liefern das Flanschmoment für Betriebs- und Einbauzustand – beim Losflansch getrennt für Ring und Bund.
- Spannungsnachweis und MAWP: Aus den Momenten werden Längsspannung im Ansatz, Radial- und Tangentialspannung im Blatt über die Formfaktoren der Norm berechnet und mit den zulässigen Spannungen der Division 2 verglichen. Zusätzlich wird das Steifigkeitskriterium (Rotationsbegrenzung) geprüft. Durch Umkehrung des Nachweises ermittelt das Modul den maximal zulässigen Betriebsdruck der Verbindung.
Eingabegrößen
| Größe | Symbol | Einheit |
|---|---|---|
| Berechnungstemperatur | T0 | °C |
| Berechnungsdruck | P0 | bar |
| Außendurchmesser Innendurchmesser | A B | mm |
| Außendurchmesser Innendurchmesser | A B | mm |
| Lochkreisdurchmesser Nennweite | C Bn | mm |
| Flanschblattdicke | t | mm |
| Ansatzlänge Blattdicke | h t | mm |
| Ansatzdicke Rohr Schweißnaht | g1 g0 | mm |
| Ansatzdicke Rohr Schweißnaht | g1 g0 | mm |
| Dichtungsdurchmesser | G | mm |
| Effektive Dichtungsbreite [Tabelle: 4-16.3] | b | mm |
| Dichtungsfaktor [Tabelle: 4-16.1] | m | – |
| Mindestpressung [Tabelle: 4-16.1] | y | N/mm² |
| Anzahl | n | – |
| Kerndurchmesser | dK | mm |
| Zul. Spannung Betrieb | Sbo | N/mm² |
| Zul. Spannung Einbau | Sbg | N/mm² |
| Mindestschraubenkraft Betrieb | Wo | N |
| Mindestschraubenkraft Einbau | Wgs | N |
| Schraubenquerschnittsfläche | Ab | in² |
| Erforderliche Querschnittsfläche Betrieb | Am1 | in² |
| Erforderliche Querschnittsfläche Einbau | Am2 | in² |
| Erf. Schraubenkraft Einbau | Wg | lbf |
| Zulässige Schraubenkraft Einbau | Wall | N |
Berechnungsergebnisse
| Größe | Symbol | Einheit |
|---|---|---|
| Schraubenquerschnittsfläche | – | – |
| Festigkeitsbedingung Flansch | – | – |
| Steifigkeitskriterium | – | – |
| Bauform | – | – |
Berechnungsoptionen
Schraubenkraft für die Auslegung
Einbau Schraubenkraft · Maximal zulässige Schraubenkraft · Durch Anzug gesteuerte Schraubenkraft
Bauform
Vollflansch · Slip-on Flansch · Losflansch mit Bund · Anschweißflansch
Häufige Fragen
Worin unterscheidet sich die Flanschberechnung nach VIII-2, 4.16 von Appendix 2 der Division 1?
Die Mechanik ist dieselbe Taylor-Forge-Methode, aber Division 2 verwendet eigene Tabellen (4-16.1/4-16.3 statt 2-5.1/2-5.2), höhere zulässige Spannungen aus dem Division-2-Sicherheitskonzept und ein verbindliches Steifigkeitskriterium gegen zu große Flanschrotation. Die Ergebnisse sind daher meist schlanker, setzen aber die strengeren Begleitanforderungen der Division 2 (Werkstoffe, Prüfung, Ermüdungsbewertung) voraus.
Wann sollte der Einbauzustand auf die maximale Schraubenkraft ausgelegt werden?
Immer dann, wenn die Montagevorspannung nicht exakt kontrolliert wird oder bewusst hoch gewählt ist (z. B. hydraulisches Anziehen auf Streckgrenzennähe). Die Auslegung auf die maximale Schraubenkraft stellt sicher, dass der Flansch auch die tatsächlich aufbringbare Kraft – nicht nur die rechnerisch erforderliche – ohne Überbeanspruchung des Blatts erträgt. Sie führt zu dickeren Flanschen, verhindert aber Blattverformung durch Übervorspannung.
Warum kann eine breitere Dichtung die Verbindung verschlechtern?
Mit der Dichtungsbreite steigt die Setzkraft im Einbauzustand proportional zur wirksamen Fläche mal Mindestpressung y. Größere Dichtungsbreite bedeutet mehr Schraubenkraft, größere Momente und dickere Flansche – ohne Gewinn an Dichtheit. Die Norm begrenzt deshalb die tragende Breite über die effektive Dichtungsbreite b; wirtschaftlich optimal ist die schmalste Dichtung, die Medium und Lastwechsel sicher abdichtet.
Gilt der berechnete MAWP der Flanschverbindung auch für den Apparat?
Der maximal zulässige Betriebsdruck aus dem Modul gilt nur für die Flanschverbindung selbst. Der MAWP des Apparats ist das Minimum über alle Bauteile (Schalen, Böden, Stutzen, Flansche). Häufig limitiert der Flansch – insbesondere bei hoher Temperatur, wenn die zulässigen Spannungen von Flansch- und Schraubenwerkstoff stärker abfallen als die der Schale.
